中国“芯”成像,sCMOS带你走进弱光世界

发布者:大恒图像 发布时间:2026-06-04 分享:

荧光信号微弱、噪声干扰严重,关键信息难以提取?半导体暗场检测微小缺陷难以清晰辨识?

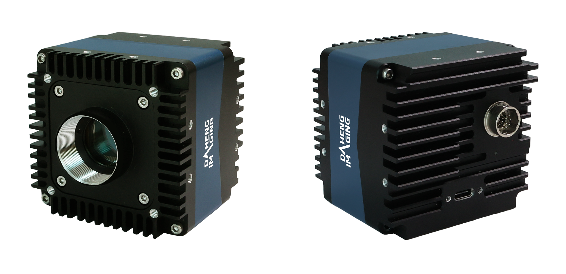

大恒图像专为半导体AOI、生命科学、微光成像领域设计的高性能sCMOS相机——MARS-420-238U3DM-UV现已正式发布,相机搭载长光辰芯背照式sCMOS芯片,2048×2048分辨率,6.5μm像元设计。相机兼具超低读出噪声、238fps高速帧率两大优势,峰值量子效率达95%,在紫外到近红外波段均具备优异感光能力。芯片背照式架构大幅提升感光性能,弱光成像表现亮眼,兼顾画质、速度与灵敏度,适配各类高端成像应用。

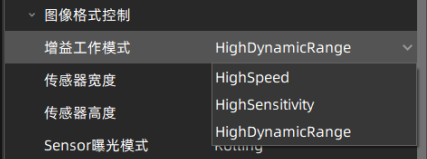

相机支持3种增益模式,可根据使用场景自由选择




l  高动态范围模式,明暗细节全覆盖,16bit输出

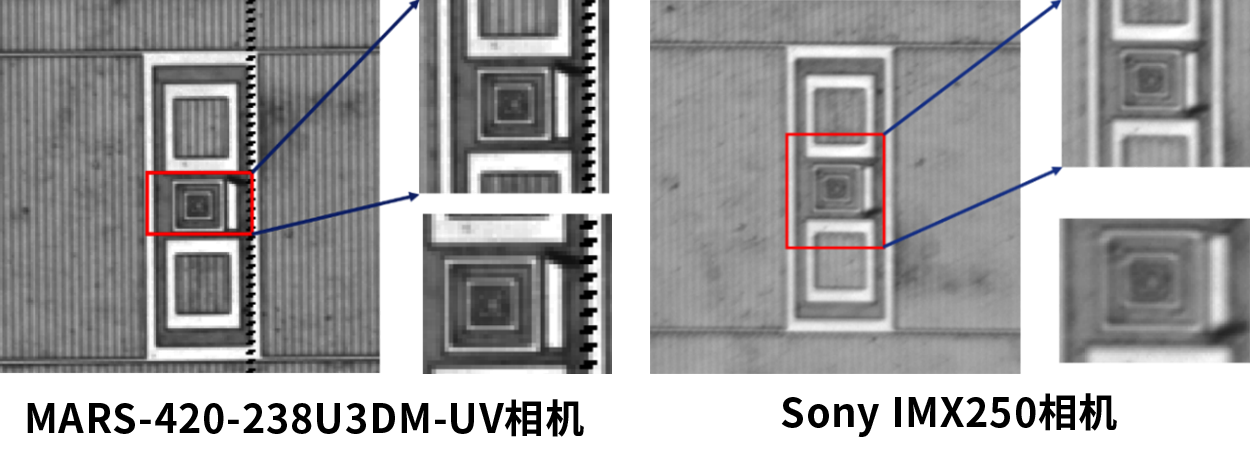

在高动态模式下,动态范围可达70.94dB,一次成像即可同时捕捉明暗区域的所有细节,成像边界清晰,测量精度接近单像素,显著提升线宽测量精度与缺陷判定能力,不再担心"亮区过曝、暗区看不清"





l  高灵敏度模式,更低噪声

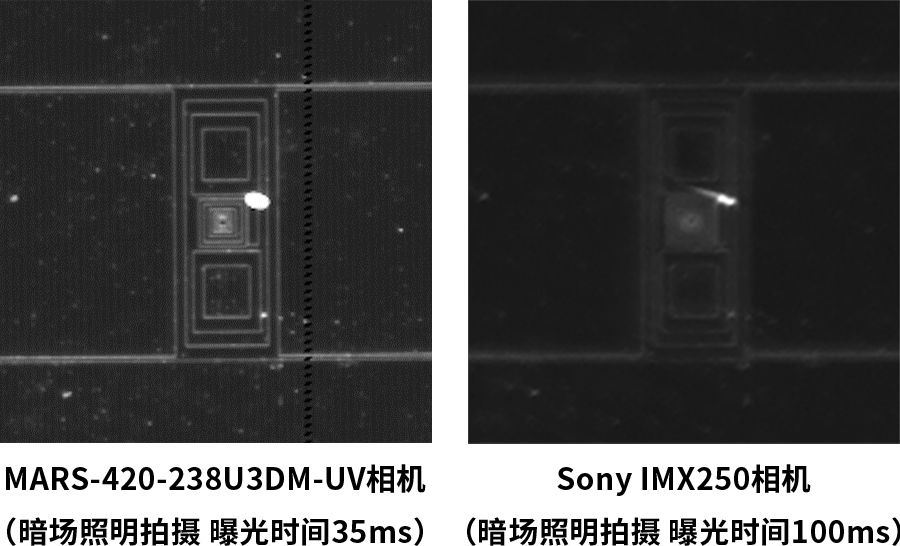

半导体暗场环境对比

开启后内置降噪算法可进一步降低噪声,读出噪声低至0.72e-,微小异物及极微弱散射信号也能从暗背景中清晰分离出来。弱光表现具有明显优势,曝光时间更短的情况下,弱散射信号的检出率更高,极低对比度目标(微小异物、浅层隐裂)可从暗背景中有效分离。

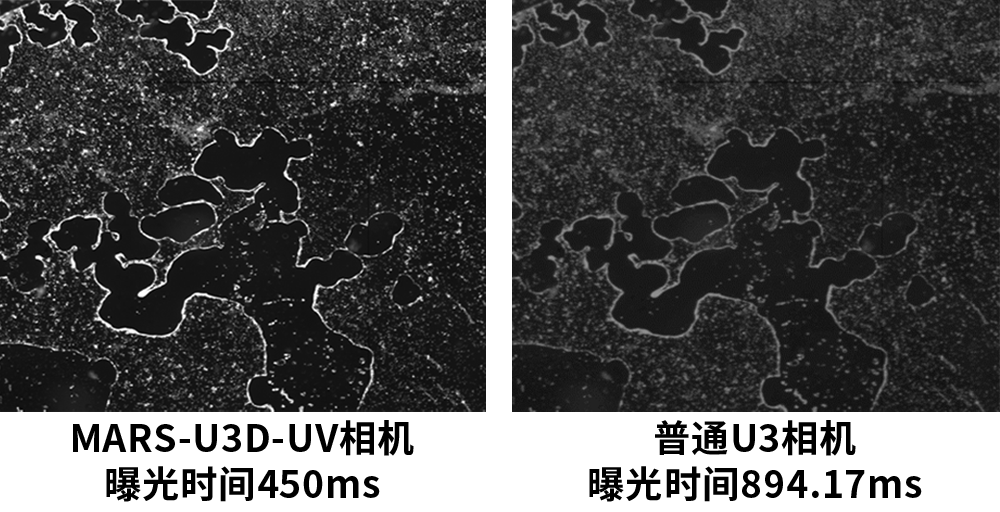

荧光成像对比

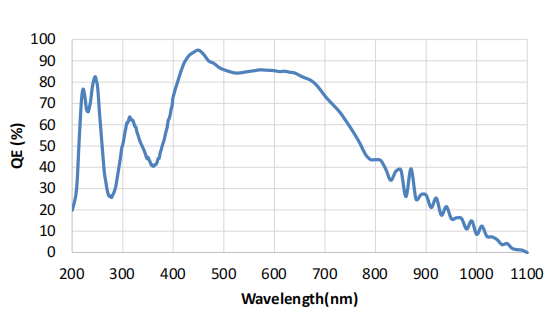

200nm~280nm深紫外波段平均量子效率>50%,可见光波段峰值量子效率可达95%,无论是紫外激发的弱荧光还是可见光波段的发射信号,均能清晰捕捉,低浓度标记的微弱荧光信号也能精准识别。


相同测试环境下,大大缩短曝光时间,降低荧光信号因长时间激发产生的光漂白风险。


l  高速模式,高效检测不丢帧

在高速模式下,最高帧率可达238.2fpsUSB3.2接口实现10Gbps高速图像数据传输,无丢帧,相机支持Global Reset Release功能同样适用于运动拍摄场景,流畅捕捉每个细节,确保检测过程中不会错过任何关键变化,满足量产线检测需求,避免因帧率不足导致漏检或产线降速。

系统集成优势


l  紧凑机身,易于嵌入

相机的紧凑机身(65mm×65mm×62.55mm369g)结合四面螺纹安装孔,可以灵活嵌入空间受限的设备主机或显微镜接口,降低结构改造难度。

l  被动制冷,运行稳定

相较于TEC半导体制冷或水冷方案,被动散热设计消除了制冷系统的维护成本与故障风险。在0℃45℃的工作环境下,热稳定性满足工业长时间连续运行的要求。

如果您也有类似需求,想了解更多产品详情及测试样机申请,欢迎联系我们:400 999 7595,我们将为您提供:前期专业的技术咨询及项目评估、中期产品选型及定向开发、后期系统部署及技术培训,一站式服务为您解除后顾之忧,助力您的产业升级!
