TrackEye高级运动跟踪分析软件

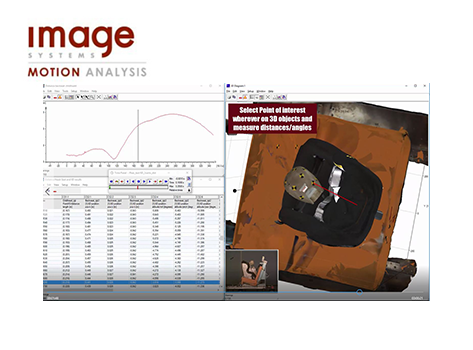

瑞典Image Systems AB研发的TrackEye是在军事领域及汽车碰撞领域具有很高地位的运动分析软件。TrackEye可以实现从对数字图像的导入和分析处理到测试报告的生成和导出的全过程。TrackEye可以处理市场上主流高速相机厂商的所有主要的图像格式。软件的模块化设计使其更易于在系统内添加新的图像格式或相机型号。TrackEye采用基于图标的可编程用户界面,可以更加灵活和快速的进行程序设计,易学易用;并且提供存档功能,对每一次会话对应的相机等硬件配置、外部数据等进行存档,可以重复利用所设计好的会话进行运动分析。每一个会话中没有图标数量限制,并可以实现多个分支并行操作。


TrackEye高级运动跟踪分析软件

瑞典Image Systems AB研发的TrackEye是在军事领域及汽车碰撞领域具有很高地位的运动分析软件。TrackEye可以实现从对数字图像的导入和分析处理到测试报告的生成和导出的全过程。TrackEye可以处理市场上主流高速相机厂商的所有主要的图像格式。软件的模块化设计使其更易于在系统内添加新的图像格式或相机型号。TrackEye采用基于图标的可编程用户界面,可以更加灵活和快速的进行程序设计,易学易用;并且提供存档功能,对每一次会话对应的相机等硬件配置、外部数据等进行存档,可以重复利用所设计好的会话进行运动分析。每一个会话中没有图标数量限制,并可以实现多个分支并行操作。


展开

更多特性

TrackEye高级运动跟踪分析软件应用广泛


跟踪支架
镜像跟踪



军用测试系统在远距离追踪物体时,会使用多个专用跟踪装置来测量移动物体的位置和姿态,从而获得高精度的3D位置。   TrackEye跟踪安装模块有专门的传感器验证算法,可以接受多个操作员的多种标准,从而实现跟踪精度的获得和控制。


镜像追踪器为弹道和非弹道弹丸提供高分辨率图像。镜像追踪器与TrackEye 镜像追踪模块相结合,可以对导弹飞行路径和弹丸运动进行详细的可视化化观察,并对得到的数据进行高级分析。











碎片测试
追踪 6DOF

TRECKEYE ARENA算法.png

TrackEye ARENA算法为碎片测试提供一个不错的解决方案,将一个或几个不同厚度或材料的屏幕放置在爆炸装置一定距离的位置,由高速相机监控。当迫击炮引爆时,弹片和碎片将分散并穿透面板,TrackEye Arena算法自动检测每个面板孔的3D位置、角分散、首次出现的时间和形状。所有结果都在各种图表中显示,包括碎片测试的3D重建,即使只使用一台相机。


TrackEye 软件能够分析从飞行的飞机上发射或投掷的6D运动(3D位置和姿态角)。TrackEye 通过智能校准板的自动化程序,在软件中量化和校正镜头失真,并在飞行过程中使用飞机上的参考点计算相机的动态方向;结合CAD数据从具有最少一个相机视角的3D扫描仪到分析6D运动,其亚像素精度和小于1度的姿态角成为了世界标准的军事靶场。










POM系统(弹丸定位测量)
TERX3D


TrackEye POM系统是专门开发用于实时测量飞行中接近目标和撞击的子弹的3D位置和定位。系统的核心是由两个90度角放置的校准相机和两个相反的闪烁光源组成组成;实时光门同时触发相机和闪光,为靠近的子弹创造和捕获一个阴影图像。


TrackEye TERX 3D是一种定制的解决方案,基于X-Ray图像来分析等离子体滴和高达3维的数据流。应用领域包括军事、建筑和拆迁。



型号 品牌 操作

TrackEye高级运动跟踪分析软件 ImageSystems 对比 下载
