Gocator 4000系列 - 3D同轴线共焦传感器

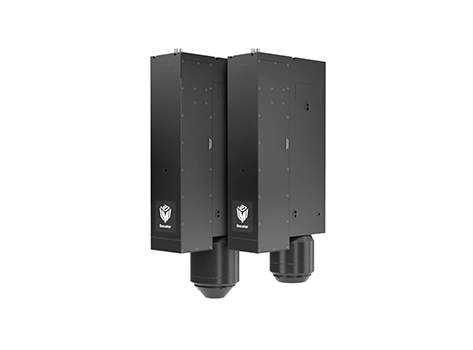

Gocator 4000 - 同轴线共焦传感器

LMI 公司的Gocator 4000系列引入3D智能同轴线共焦技术，提供高速、高分辨率、多功能、无阴影的 3D 在线检测性能，具有出色的兼容角度（最大倾斜角度可达±85°），适用于半导体、消费电子和动力电池等制造应用。

Gocator 4000 - 同轴线共焦传感器

展开

▼ 高速、高精度、高分辨率

扫描速率 16 kHz+（GoMax / PC 加速），X 方向分辨率可达 1.9 μm，视野最大 5 mm

▼ 同轴光学设计、无阴影扫描

检测较陡构件、深凹槽以及突出特征时，有效改善成像结果，高反光和曲面测量上实现优质成像

▼ 精确检测不同材质、零部件及特征

半导体 PGA 上微小焊点、机加工金属手机外壳及智能手表等可穿戴消费电子组件中的透明胶路检测均可

▼ 内置测量和检测软件

内置测量工具，I/O 连接，使用 GoMax NX 智能视觉加速器或 PC 实现传感器加速

▼ 基于Web的图形用户界面

▼ 应用案例 ▼

半导体 BGA Bump检测

半导体晶圆芯片检测

引线键合检测

型号	视野FOV (mm)	测量范围MR (mm)	工作距离 (mm)	X方向分辨率 (µm)	Z方向重复精度 (µm)	扫描速率/时间	操作

NEWGocator 4010	3.5	1.05	-	1.9	0.12	4.3 ~ 14 kHz	对比下载
视野FOV (mm):3.5 测量范围MR (mm):1.05 工作距离 (mm):- X方向分辨率 (µm):1.9 Z方向重复精度 (µm):0.12 扫描速率/时间:4.3 ~ 14 kHz 下载
NEWGocator 4020	5.0	2.5	-	2.6	0.25	4.5 ~ 16 kHz	对比下载
视野FOV (mm):5.0 测量范围MR (mm):2.5 工作距离 (mm):- X方向分辨率 (µm):2.6 Z方向重复精度 (µm):0.25 扫描速率/时间:4.5 ~ 16 kHz 下载
