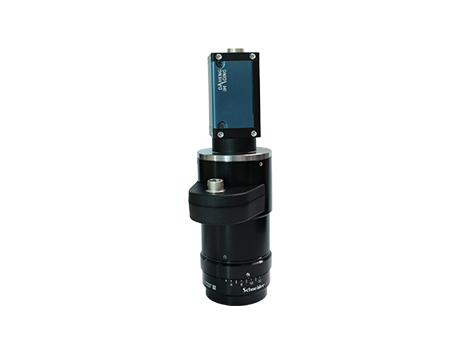

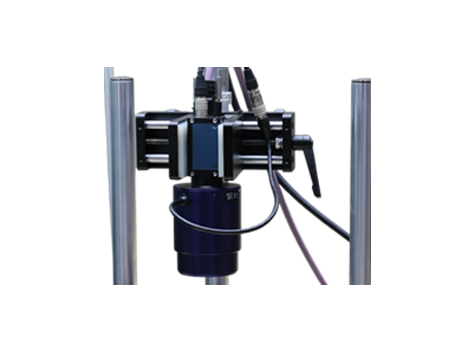

大恒图像自动对焦系统

大恒图像自动对焦视觉系统，利用图像对比式自动对焦原理，采用闭环视觉对焦，相机内置专用图像处理算法，对采集后的图像进行计算，算法驱动镜头灵活调节，无需额外控制器，“相机+镜头”的轻便组合布线简单、部署快捷、开发方便，用户可根据实际需求选择适配的自动对焦系统，实现不同工作距离下被测物细节的精准捕捉。大恒图像自动对焦系统兼容性高，可以全面覆盖工业视觉高精度、高速对焦需求。

大恒图像自动对焦系统

展开

更多特性

	一体式解决方案 “相机+镜头”方案布线简单，无需上位机参与，由自研内置算法完成，易于开发	更多自动对焦系统介绍
	成像清晰，使用可靠对焦快速、稳定、精准，安装简便，简化系统成本，使用简单
	多款相机/镜头可选灵活性高，多款相机、镜头可自由搭配，针对不同应用场景提供个性化方案
	覆盖绝大多数工业自动对焦场景适配高速、高精度检测需求，可应用于显微、电子、精密检测等行业

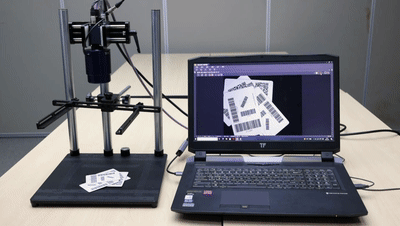

▼ 系统介绍 ▼

● 相机实时采集当前画面，对图像进行清晰度计算（如灰度梯度、边缘能量、对比度等）

● 算法不断驱动镜头微调焦距，同步对比不同位置下的清晰度值，形成清晰度曲线

● 算法识别到清晰度达到峰值时，判定为合焦位置，锁定镜头

● 全程由内置算法完成，无需上位机参与，对焦快速、稳定、精准

▼ 可选相机/镜头 ▼

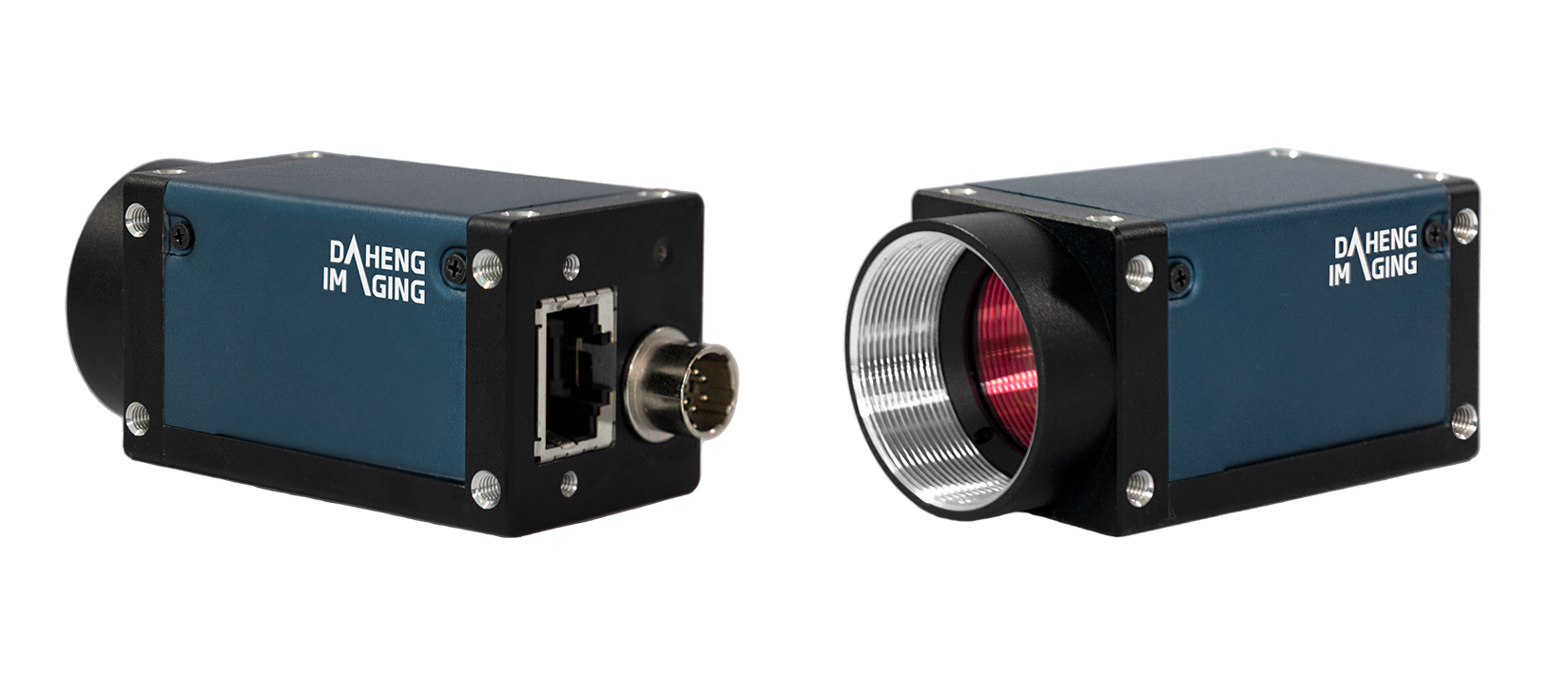

★ 水星三代 2.5GigE 相机 ★

了解详情

MER3-G3-AF 系列自动对焦相机内置自主研发自动对焦算法，可直接控制镜头调节对焦，多款分辨率、帧率型号可根据实际需求进行选择，集成简单，易于操作。

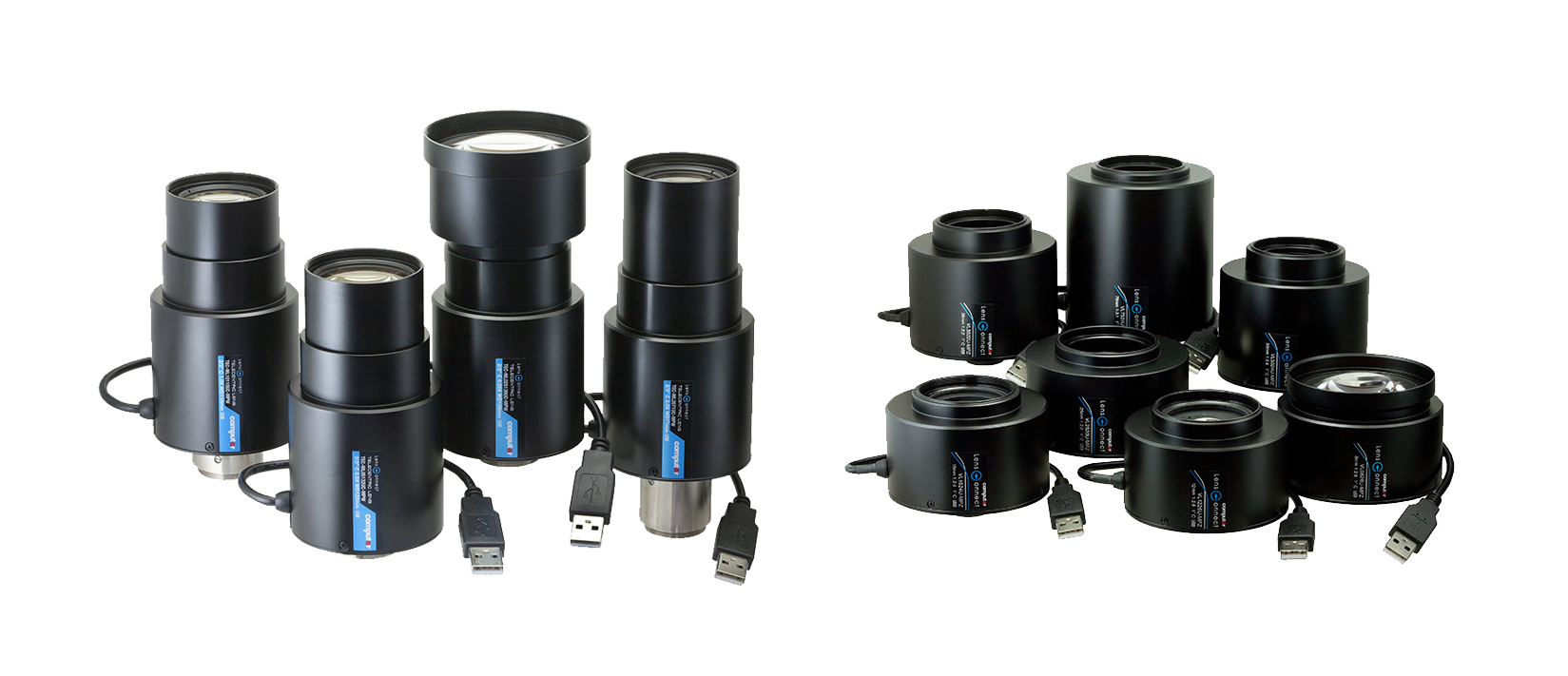

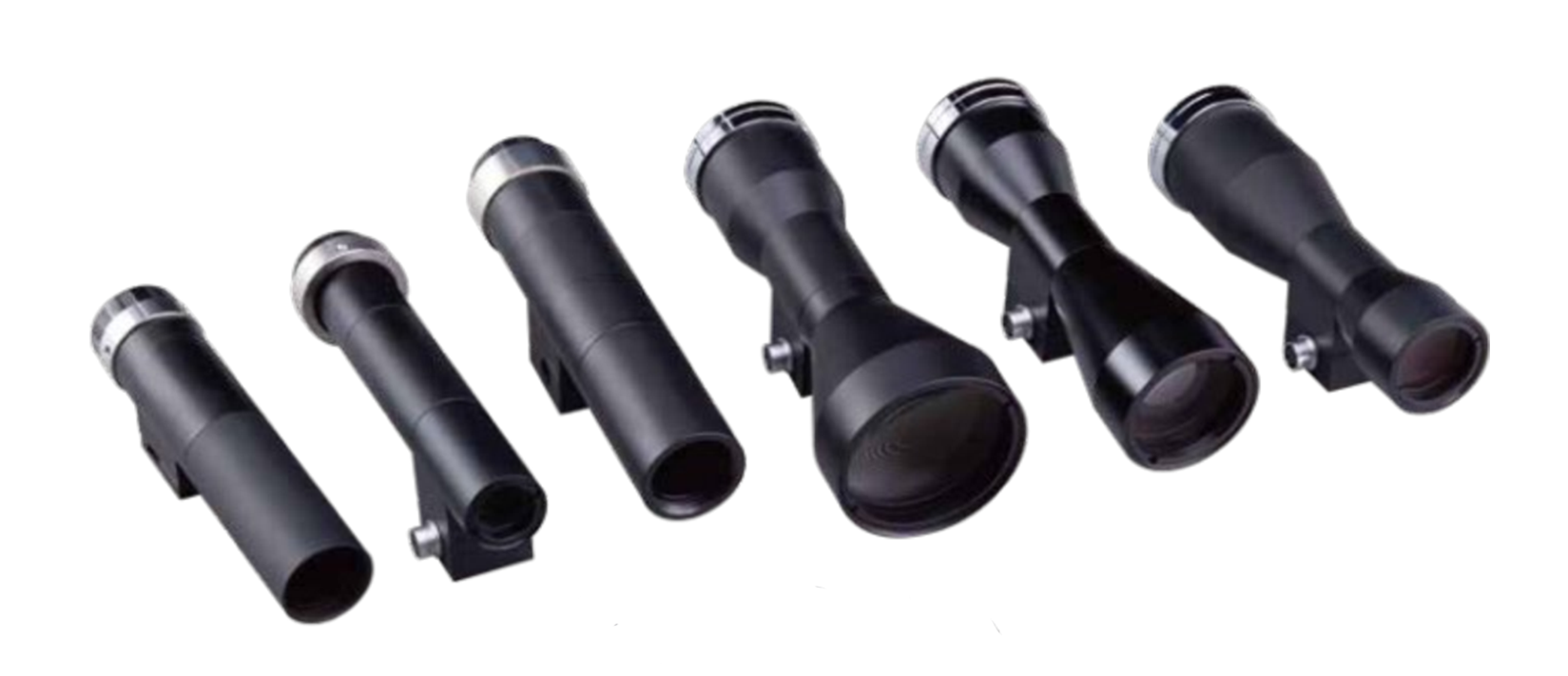

★ CBC 全系电动镜头 ★

了解详情

CBC电动镜头可通过USB远程操控变倍、对焦和光圈等功能，高速聚焦，步进电机可实现镜头精准的聚焦控制和高重复性，易于与控制软件安装。

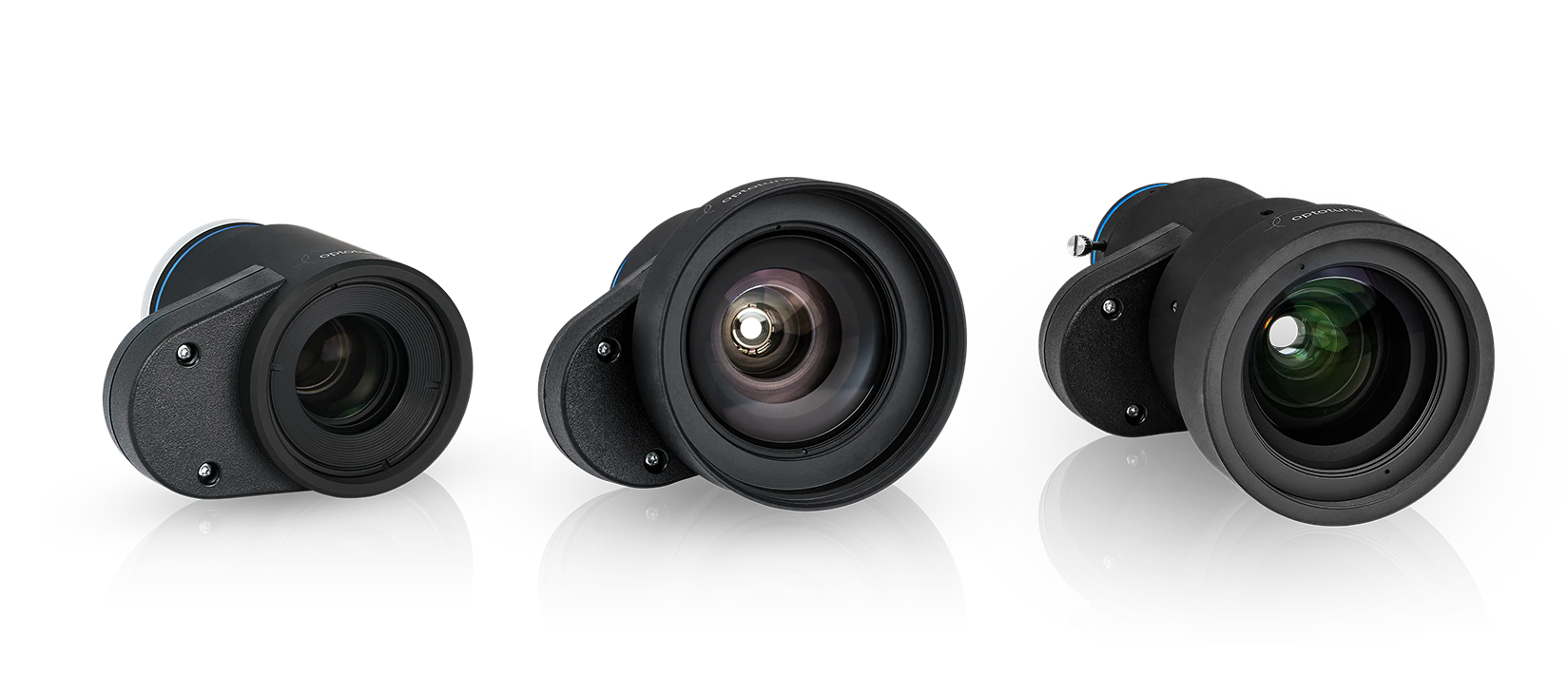

★ Optotune 全系液态镜头 ★

了解详情

Optotune液态镜头可实现无机械运动的快速、精准调焦，提升可靠性并降低维护成本，低光圈无暗角、高灵活性与高速响应，为工业及自动化系统提供清晰成像。

型号	扫描速度 (mm/s)	最大追踪误差 (μm)	最小景深DOF (μm)	光学倍率	对焦范围 (mm)	斜率 (μm/mm)	相机型号	镜头型号	操作

大恒图像自动对焦系统	-	-	-	-	-	-	-	-	对比
扫描速度 (mm/s):- 最大追踪误差 (μm):- 最小景深DOF (μm):- 光学倍率:- 对焦范围 (mm):- 斜率 (μm/mm):- 相机型号:- 镜头型号:-
