液态透镜模组

Optotune是液态镜头领域的全球领导者，自2008问世以来，该品牌液态镜头成为了高要求聚焦的首选解决方案。Optotune透镜模组提供丰富的尺寸选择，通光孔径范围为3mm ~ 42mm，配备波长范围覆盖400nm ~ 2200nm的增透膜选项。

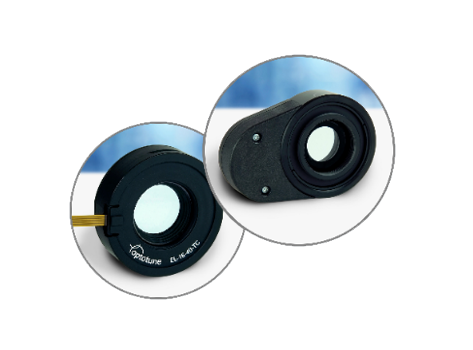

液态透镜模组

展开

	Optotune的液态透镜模组的类人眼设计由薄膜、光学流体和音圈三部分组成，在封闭的薄膜中填充光学液体，并由音圈控制改变薄膜形状，从而达到变焦的目的。Optotune液态透镜模组提供可见光到近红外宽波段涂层，如需也可对涂层进行特殊处理，以针对特定波长透光。
	工作距离范围广低光圈无暗角，不受景深影响	快速响应响应时间毫秒级
	生命周期长机械部件少，可完成超亿次对焦过程	实时校准可重复性高，重复精度＜0.1dpt
	色差小镜头色散低，色相差低

产品特性

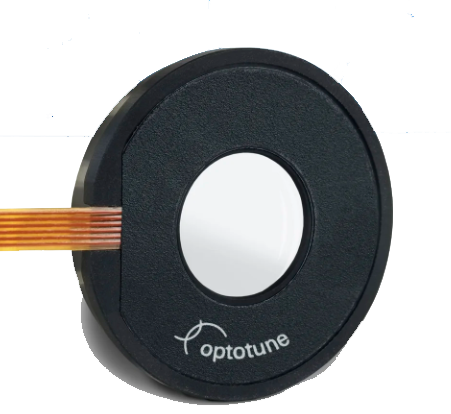

	EL-3-10系列电调液态透镜模组快速响应（＜1ms）调焦范围大（26dpt）功耗低（典型值＜15mW）
		EL-12-30-TC系列电调远心液态透镜模组紧凑型设计，纤薄外壳仅增加5.8mm光轴高度快速响应低热敏性（＜0.01dpt/℃）低功耗（55mW/5dpt）

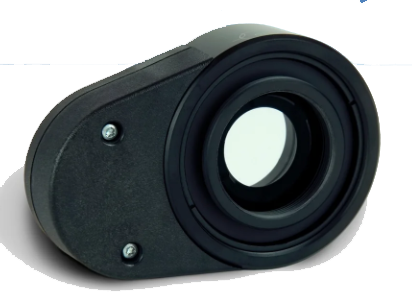

	EL-16-40-TC系列电调液态透镜模组大孔径（16mm）快速响应（＜5ms）低热敏性（0.02dpt/℃）高重复精度（±0.05dpt）

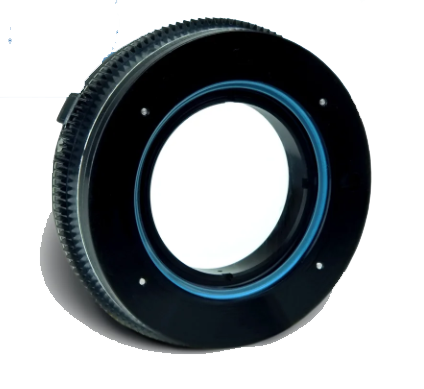

		ML-20-37系列手动调焦液态透镜调焦范围大（36dpt）零保持力易于电机驱动

应用领域

快速Z轴堆叠

无振动

工作距离范围大

无色差

生命周期长

最紧凑的屈光矫正方案

实时连续调节

大口径清晰视场

机器视觉领域

显微技术领域

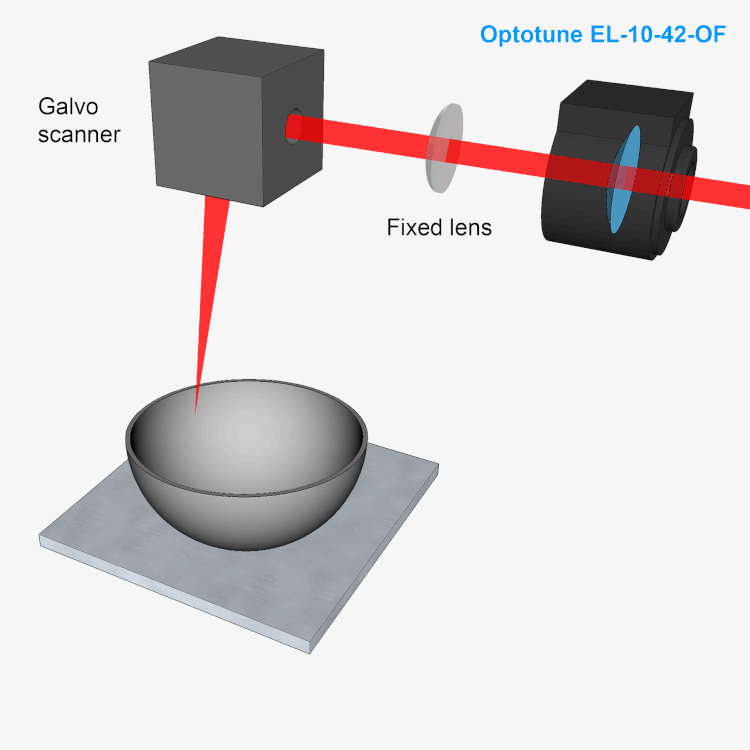

激光领域

医学领域

快速对焦

工作距离范围大

灵活的远程控制

生命周期长

安装便捷

快速精准Z轴控制

恒定微小光斑尺寸

结构紧凑的轻量化设计

型号	分辨率	焦距(mm)	sensor尺寸(inch)	光圈范围	畸变(%)	镜头接口	放大倍率	工作距离(mm)	操作

EL-16-40-TC系列电调液态透镜模组	-	-	-	-	-	-	-	-	对比下载
分辨率:- 焦距(mm):- sensor尺寸(inch):- 光圈范围:- 畸变(%):- 镜头接口:- 放大倍率:- 工作距离(mm):- 下载
EL-12-30-TC系列电调液态透镜模组	-	-	-	-	-	-	-	-	对比下载
分辨率:- 焦距(mm):- sensor尺寸(inch):- 光圈范围:- 畸变(%):- 镜头接口:- 放大倍率:- 工作距离(mm):- 下载
EL-3-10系列电调液态透镜模组	-	-	-	-	-	-	-	-	对比下载
分辨率:- 焦距(mm):- sensor尺寸(inch):- 光圈范围:- 畸变(%):- 镜头接口:- 放大倍率:- 工作距离(mm):- 下载
ML-20-37系列手动调焦液态透镜	-	-	-	-	-	-	-	-	对比下载
分辨率:- 焦距(mm):- sensor尺寸(inch):- 光圈范围:- 畸变(%):- 镜头接口:- 放大倍率:- 工作距离(mm):- 下载

	EL-3-10系列电调液态透镜模组快速响应（＜1ms）调焦范围大（26dpt）功耗低（典型值＜15mW）
		EL-12-30-TC系列电调远心液态透镜模组紧凑型设计，纤薄外壳仅增加5.8mm光轴高度快速响应低热敏性（＜0.01dpt/℃）低功耗（55mW/5dpt）
	EL-16-40-TC系列电调液态透镜模组大孔径（16mm）快速响应（＜5ms）低热敏性（0.02dpt/℃）高重复精度（±0.05dpt）
		ML-20-37系列手动调焦液态透镜调焦范围大（36dpt）零保持力易于电机驱动
