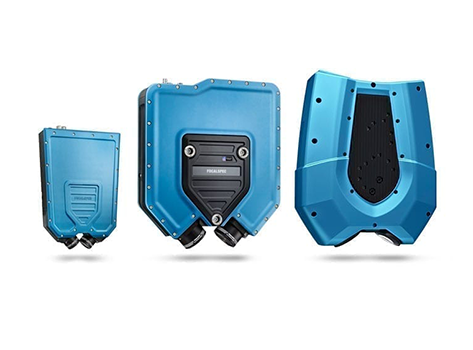

FocalSpec系列 - 3D线共焦传感器

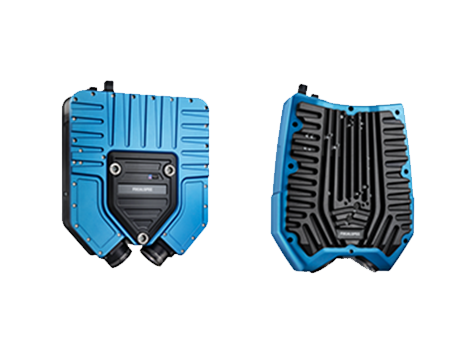

FocalSpec - 线共焦传感器

LMI 公司的 FocalSpec 3D 线共焦传感器利用受专利保护的离轴线共焦光学设计，确保连续、非接触地测量具有挑战性的材料和形状，包括曲面玻璃屏，多层透明材料（如玻璃，医用塑料）以及各种复杂的高反光电子零件（如抛光金属）。线共焦传感器可同时生成具有超大聚焦深度的 3D，2D 和断层图像。传感器适合测量高反光，镜面，透明，弯曲，倾斜，高对比度，柔性，易碎和多孔的材料，甚至可以测量透明涂层的厚度和气隙。

FocalSpec - 线共焦传感器

展开

更多特性

▼ 扫描和检测具有挑战性的表面

离轴线共焦光学设计，可测量曲面玻璃、多层透明材料及各种复杂高反光零件

▼ 3D 形貌、3D 多层扫描、2D 强度数据

同时为材料各层生成 3D 形貌、3D 多层扫描和 2D 强度数据

▼ 高速、高分辨率

精度高，大景深覆盖更大测量范围，标准/高速型号可选

▼ 应用案例 ▼

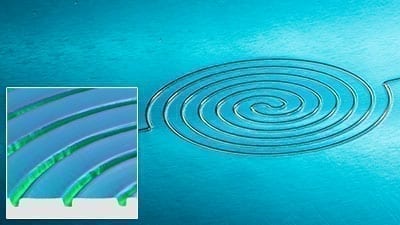

层厚检测

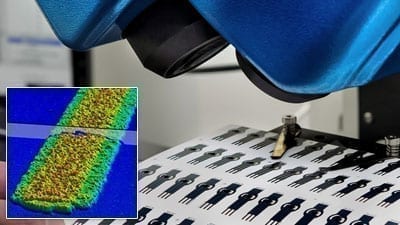

梯级高度检测

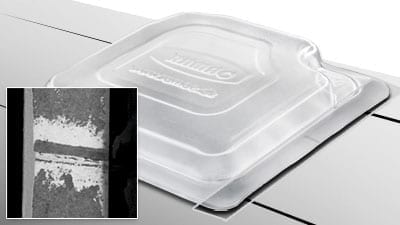

密封完整性检测

型号	视野FOV (mm)	测量范围MR (mm)	工作距离 (mm)	X方向分辨率 (µm)	Z方向重复精度 (µm)	扫描速率/时间	操作

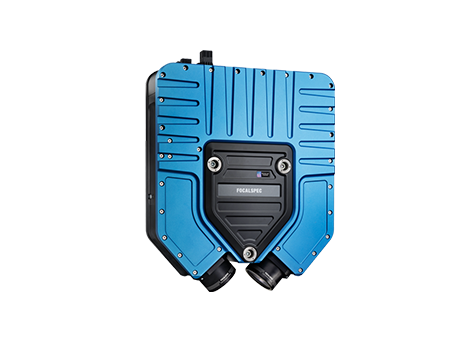

LCI 1220	11.6	3	20.6	6.7	0.19	16 kHz，3 kHz（全测量范围）	对比下载
视野FOV (mm):11.6 测量范围MR (mm):3 工作距离 (mm):20.6 X方向分辨率 (µm):6.7 Z方向重复精度 (µm):0.19 扫描速率/时间:16 kHz，3 kHz（全测量范围）下载
（停产）LCI 401	4.3	1.1	8	2.1	0.05	800 Hz，300 Hz（全测量范围）	对比下载
视野FOV (mm):4.3 测量范围MR (mm):1.1 工作距离 (mm):8 X方向分辨率 (µm):2.1 Z方向重复精度 (µm):0.05 扫描速率/时间:800 Hz，300 Hz（全测量范围）下载
（停产）LCI 1201	11.5	3	20.6	5.6	0.13	4000 Hz，500 Hz（全测量范围）	对比下载
视野FOV (mm):11.5 测量范围MR (mm):3 工作距离 (mm):20.6 X方向分辨率 (µm):5.6 Z方向重复精度 (µm):0.13 扫描速率/时间:4000 Hz，500 Hz（全测量范围）下载
（停产）LCI 1600	16.6	5.5	64	8.1	0.24	3000 Hz，500 Hz（全测量范围）	对比下载
视野FOV (mm):16.6 测量范围MR (mm):5.5 工作距离 (mm):64 X方向分辨率 (µm):8.1 Z方向重复精度 (µm):0.24 扫描速率/时间:3000 Hz，500 Hz（全测量范围）下载
（停产）LCI 1620	17	5.5	64	9.9	0.25	11 kHz，3 kHz（全测量范围）	对比下载
视野FOV (mm):17 测量范围MR (mm):5.5 工作距离 (mm):64 X方向分辨率 (µm):9.9 Z方向重复精度 (µm):0.25 扫描速率/时间:11 kHz，3 kHz（全测量范围）下载
