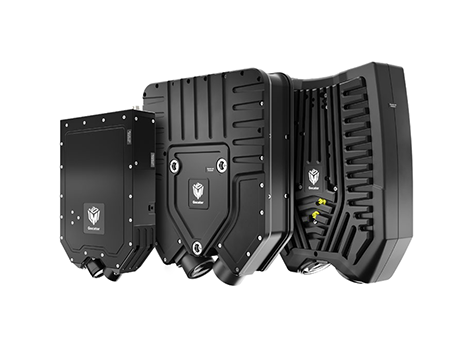

Gocator 5500系列 - 3D智能线共焦传感器

Gocator 5500 - 双轴线共焦传感器

LMI 公司的Gocator 5500系列3D智能线共焦传感器拥有受专利保护的线共焦成像（LCI）技术，可实现高速且宽覆盖的线扫描，同时生成3D形貌、3D断层扫描和2D强度数据。亚微米级的精度使得Gocator 5500系列传感器可以扫描包括多层、透明/半透明、曲面边缘、高反光/镜面、高对比度纹理以及混合表面在内的多种类型材料，扫描精度和速度均优于同类共焦产品。

Gocator 5500 - 双轴线共焦传感器

展开

更多特性

▼ 检测更精细特征

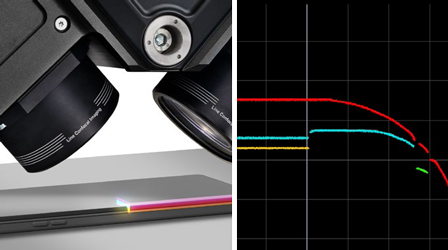

双轴光学设计，提升抗噪能力，可扫描复杂表面和精细特征

▼ 3D 形貌、3D 多层扫描、2D 强度数据

同时为材料各层生成 3D 形貌、3D 多层扫描和 2D 强度数据，可测量单层厚度或检测下层缺陷

▼ 高速、高分辨率

扫描速率最高可达 16 kHz，X 方向分辨率 2.5 μm，Z 方向重复性 0.05 μm双核处理器

▼ 内置测量和检测软件

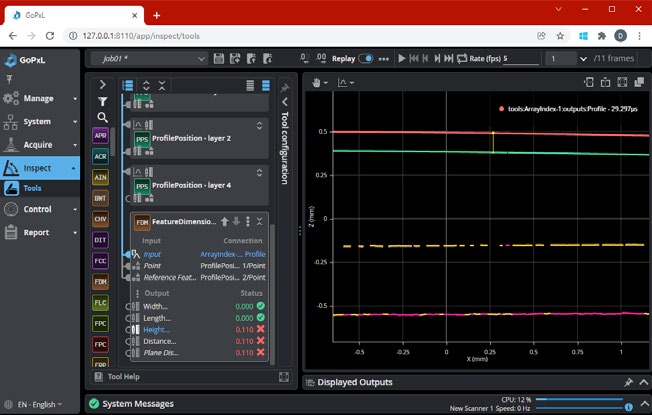

内置测量工具，I/O 连接，使用 PC 实现加速多层轮廓分析

▼ 基于Web的图形用户界面

▼ 应用案例 ▼

刹车片粗糙度检测

多层手机显示屏检测及软件输出

医用密封完整性检测

型号	视野FOV (mm)	测量范围MR (mm)	工作距离 (mm)	X方向分辨率 (µm)	Z方向重复精度 (µm)	扫描速率/时间	操作

HOT Gocator 5504	4.3	1.1	-	2.5	0.05	300 Hz（无加速器），＞16 kHz（使用PC加速），2100 Hz（全测量范围）	对比下载
视野FOV (mm):4.3 测量范围MR (mm):1.1 工作距离 (mm):- X方向分辨率 (µm):2.5 Z方向重复精度 (µm):0.05 扫描速率/时间:300 Hz（无加速器），＞16 kHz（使用PC加速），2100 Hz（全测量范围）下载
HOT Gocator 5512	11.6	3	-	6.5	0.2	300 Hz（无加速器），＞16 kHz（使用PC加速），4200 Hz（全测量范围）	对比下载
视野FOV (mm):11.6 测量范围MR (mm):3 工作距离 (mm):- X方向分辨率 (µm):6.5 Z方向重复精度 (µm):0.2 扫描速率/时间:300 Hz（无加速器），＞16 kHz（使用PC加速），4200 Hz（全测量范围）下载
Gocator 5516	17.0	5.5	-	9.9	0.25	300 Hz（无加速器），＞16 kHz（使用PC加速），3800 Hz（全测量范围）	对比下载
视野FOV (mm):17.0 测量范围MR (mm):5.5 工作距离 (mm):- X方向分辨率 (µm):9.9 Z方向重复精度 (µm):0.25 扫描速率/时间:300 Hz（无加速器），＞16 kHz（使用PC加速），3800 Hz（全测量范围）下载
