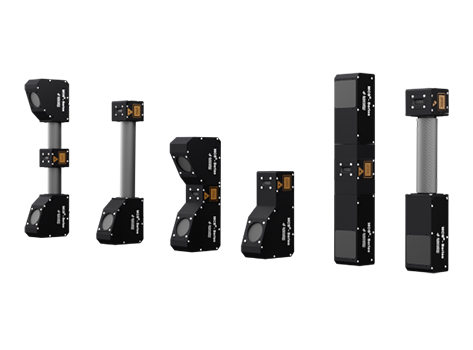

MCS系列 - 模块化3D传感器

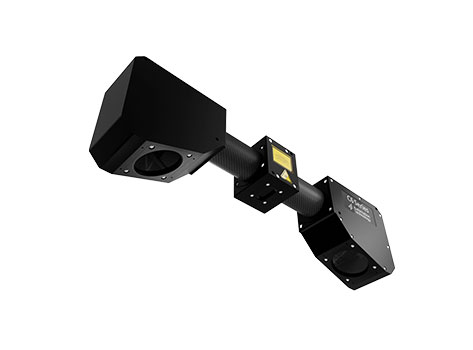

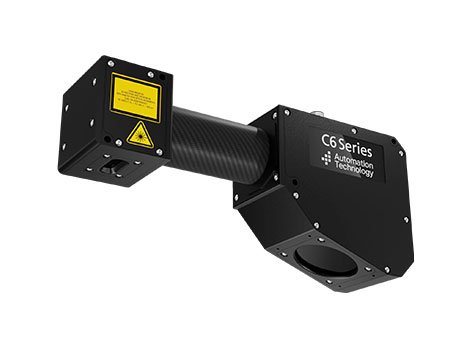

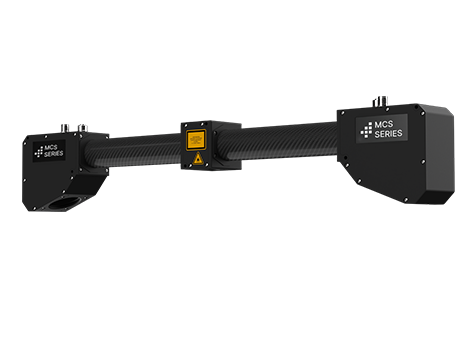

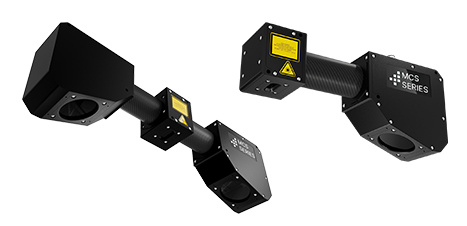

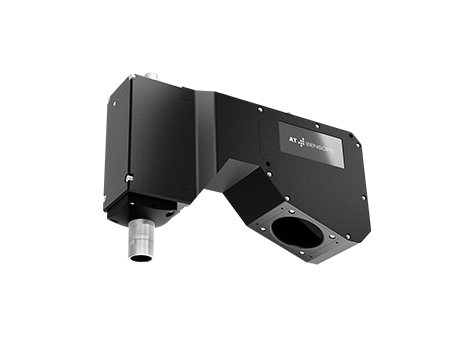

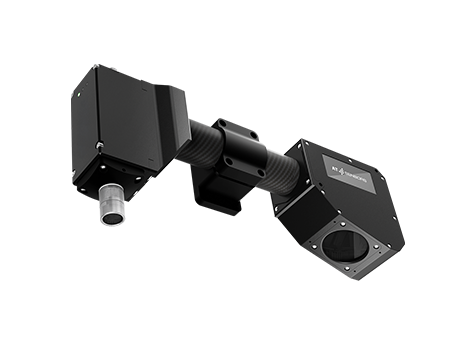

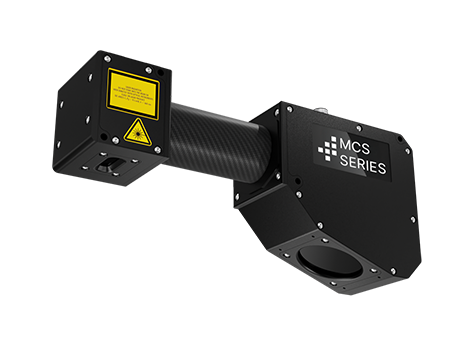

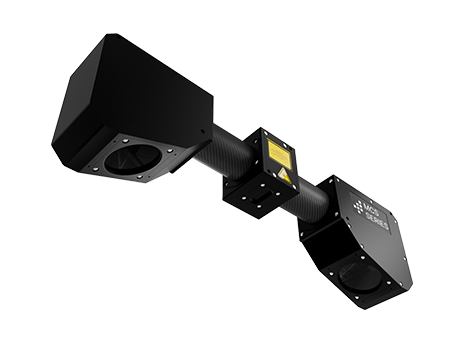

MCS系列传感器是德国Automation Technology（AT）公司推出的模块化3D传感器，传感器将C6系列3D传感器与个性化定制解决方案的灵活性有机结合，可以在扫描范围、测量精度、速度、三角测量角度和工作距离方面进行个性化配置，可选双头传感器（即两个传感器模块）实现无遮挡 3D 扫描，并行完成不同的测量任务，达到更高的测量质量，以满足用户特定应用的需求，没有额外成本及最低订购数量限制，开发周期短。

MCS系列 - 模块化3D传感器

展开

更多特性

★ 速度与分辨率的有机结合，步入 3D 成像新世界 ★

高分辨率 + 高速

每条轮廓包含点数可选 1280/1024/3072/4096 点

轮廓扫描速度可达 140 kHz

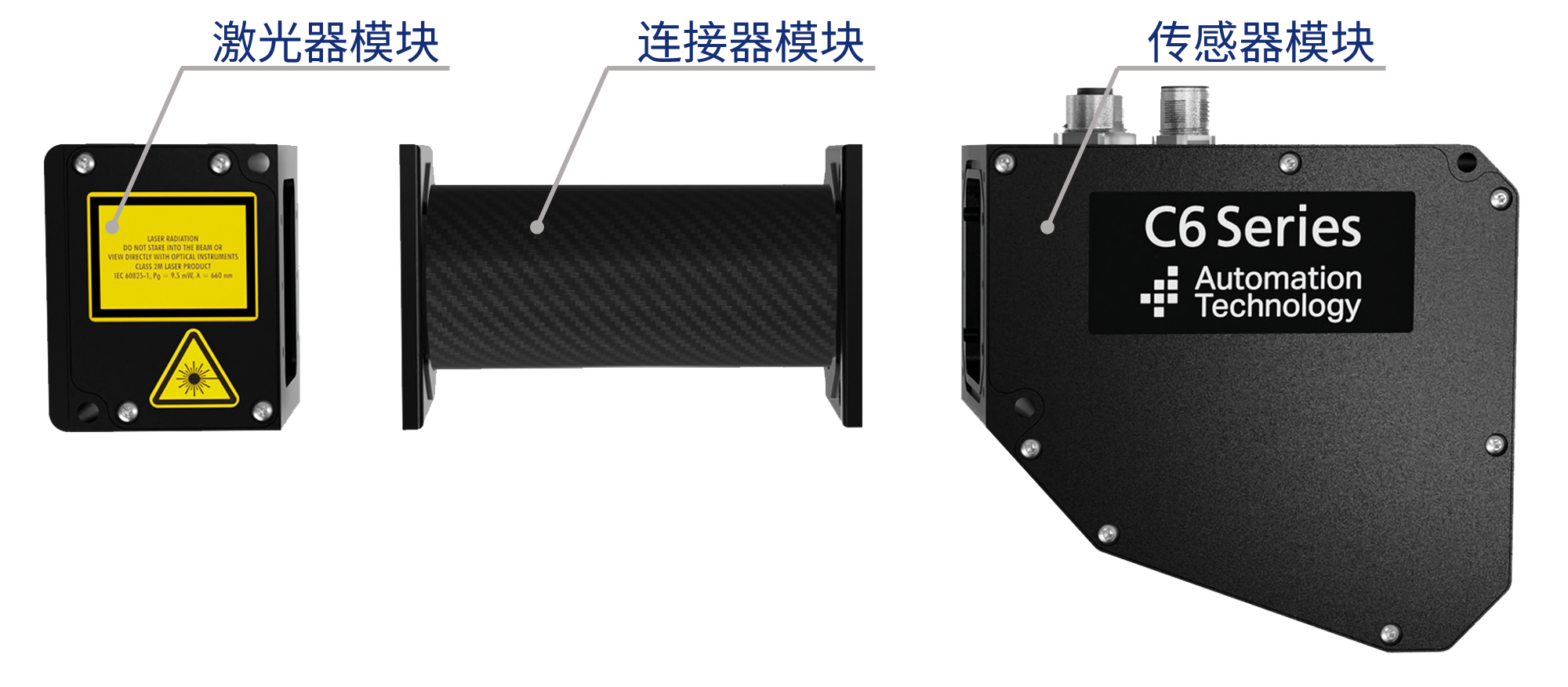

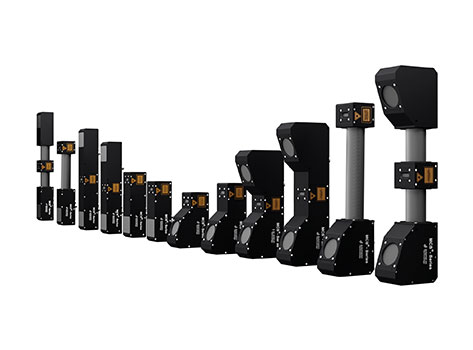

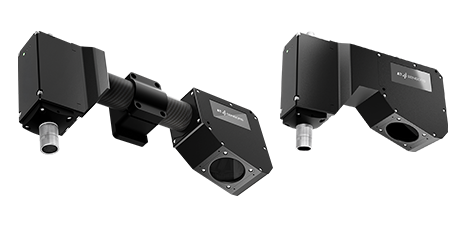

模块化设计，灵活配置

根据需求量身定制 X-FOV、工作距离、激光等

无额外费用（NRE），不限最低订购数量（MOQ）

C6 3070 WARP

内部处理速度 290 亿像素/秒

3D轮廓输出速率 1.28 亿像素/秒

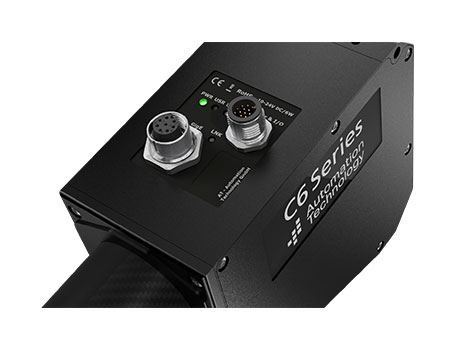

防尘防水

IP67 工业等级防护

恶劣环境中也能实现可靠工业应用

型号	视野FOV (mm)	测量范围MR (mm)	工作距离 (mm)	X方向分辨率 (µm)	Z方向重复精度 (µm)	扫描速率/时间	操作

C6-1280-MCS-15-80-350-660-3R	81	160	359	63	-	-	对比下载
视野FOV (mm):81 测量范围MR (mm):160 工作距离 (mm):359 X方向分辨率 (µm):63 Z方向重复精度 (µm):- 扫描速率/时间:- 下载
C6-1280-MCS-15-1240-1180-660-2M	1249	399	1180	976	-	-	对比下载
视野FOV (mm):1249 测量范围MR (mm):399 工作距离 (mm):1180 X方向分辨率 (µm):976 Z方向重复精度 (µm):- 扫描速率/时间:- 下载
C6-1280-MCS-20-38-250-405-2M	893	300	938	697	-	-	对比下载
视野FOV (mm):893 测量范围MR (mm):300 工作距离 (mm):938 X方向分辨率 (µm):697 Z方向重复精度 (µm):- 扫描速率/时间:- 下载
C6-1280-MCS-20-130-330-660-3B	135	310	338	105	-	-	对比下载
视野FOV (mm):135 测量范围MR (mm):310 工作距离 (mm):338 X方向分辨率 (µm):105 Z方向重复精度 (µm):- 扫描速率/时间:- 下载
C6-1280-MCS-25-120-350-660-3R	126	100	356	99	-	-	对比下载
视野FOV (mm):126 测量范围MR (mm):100 工作距离 (mm):356 X方向分辨率 (µm):99 Z方向重复精度 (µm):- 扫描速率/时间:- 下载
C6-2040-MCS-15-1000-990-660-3R	1008	499	992	492	-	-	对比下载
视野FOV (mm):1008 测量范围MR (mm):499 工作距离 (mm):992 X方向分辨率 (µm):492 Z方向重复精度 (µm):- 扫描速率/时间:- 下载
C6-2040-MCS-20-480-650-660-3R	481	400	655	235	-	-	对比下载
视野FOV (mm):481 测量范围MR (mm):400 工作距离 (mm):655 X方向分辨率 (µm):235 Z方向重复精度 (µm):- 扫描速率/时间:- 下载
C6-3070-MCS-15-110-340-660-2M	118	100	348	38	-	-	对比下载
视野FOV (mm):118 测量范围MR (mm):100 工作距离 (mm):348 X方向分辨率 (µm):38 Z方向重复精度 (µm):- 扫描速率/时间:- 下载
C6-3070-MCS-15-1380-1100-D-660-3R	1359	799	1107	442	-	-	对比下载
视野FOV (mm):1359 测量范围MR (mm):799 工作距离 (mm):1107 X方向分辨率 (µm):442 Z方向重复精度 (µm):- 扫描速率/时间:- 下载
C6-4090-MCS-15-1130-820-405-3B	1116	299	827	272	-	-	对比下载
视野FOV (mm):1116 测量范围MR (mm):299 工作距离 (mm):827 X方向分辨率 (µm):272 Z方向重复精度 (µm):- 扫描速率/时间:- 下载
C6-4090-MCS-20-420-530-D-660-3R	419	400	536	102	-	-	对比下载
视野FOV (mm):419 测量范围MR (mm):400 工作距离 (mm):536 X方向分辨率 (µm):102 Z方向重复精度 (µm):- 扫描速率/时间:- 下载
C6-4090-MCS-20-490-740-405-3B	497	650	742	121	-	-	对比下载
视野FOV (mm):497 测量范围MR (mm):650 工作距离 (mm):742 X方向分辨率 (µm):121 Z方向重复精度 (µm):- 扫描速率/时间:- 下载
C6-4090-MCS-25-310-460-405-3B	318	200	465	77	-	-	对比下载
视野FOV (mm):318 测量范围MR (mm):200 工作距离 (mm):465 X方向分辨率 (µm):77 Z方向重复精度 (µm):- 扫描速率/时间:- 下载
C6-4090-MCS-30-180-400-660-3R	181	150	403	44	-	-	对比下载
视野FOV (mm):181 测量范围MR (mm):150 工作距离 (mm):403 X方向分辨率 (µm):44 Z方向重复精度 (µm):- 扫描速率/时间:- 下载
C6-4090-MCS-30-490-680-660-2M	498	300	680	121	-	-	对比下载
视野FOV (mm):498 测量范围MR (mm):300 工作距离 (mm):680 X方向分辨率 (µm):121 Z方向重复精度 (µm):- 扫描速率/时间:- 下载
C6-4090-MCS-30-490-680-660-3R	499	400	680	121	-	-	对比下载
视野FOV (mm):499 测量范围MR (mm):400 工作距离 (mm):680 X方向分辨率 (µm):121 Z方向重复精度 (µm):- 扫描速率/时间:- 下载
