Gocator 2500系列 - 高速3D线激光轮廓传感器

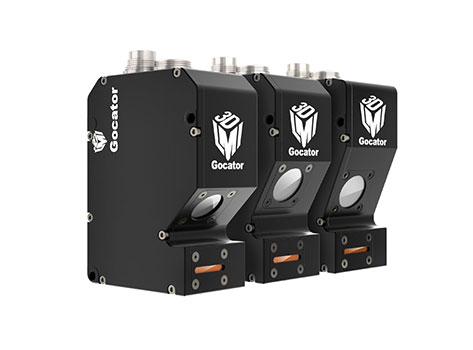

Gocator 2500 - 高速线激光传感器

LMI 公司的 Gocator 2500 系列是目前市面上技术领先的高速3D线激光轮廓传感器，在速度、紧凑性、先进性等方面均表现出色。

2510/2513/2520 专为高精度的微小部件检测而设计；2512/2522主要用于玻璃的高精度3D扫描以及其他高反光材料的扫描，包括抛光金属和塑料；2025/2530在扫描有光泽和低对比度物体表面上能够获得更清晰、高重复性以及可靠的 3D 数据；2540/2550视野更大，扫描范围更广，适用于对有光泽的金属EV电池和消费电子组件等制造材料进行高速3D测量和检查。

Gocator 2500 - 高速线激光传感器

LMI 公司的 Gocator 2500 系列是目前市面上技术领先的高速3D线激光轮廓传感器，在速度、紧凑性、先进性等方面均表现出色。

展开

更多特性

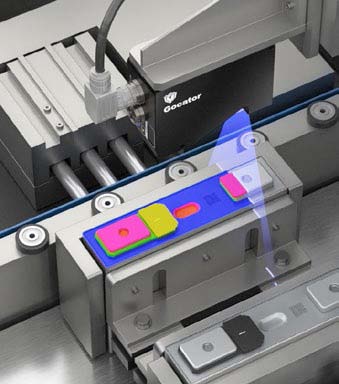

▼ 微米级测量精度

两百万像素成像芯片，微米级测量精度，检测微小细节特征

▼ 超高检测速度与精度

最高 20kHz 检测速率，最高 8μm X 方向分辨率，无需担心狭窄边缘或间隙

▼ 简单易用，方便拓展

内置测量工具，可通过 Gocator GDK 或 Gocator 加速器拓展

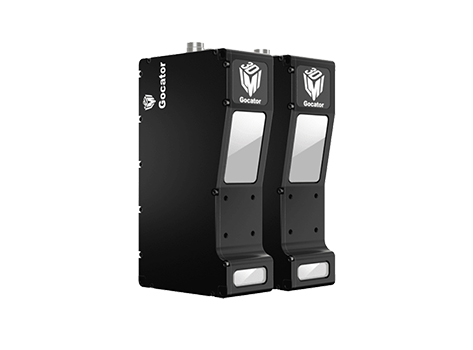

▼ 更大视野，更大测量范围

精细捕捉物体表面特征，保证对不同零部件进行在线检测

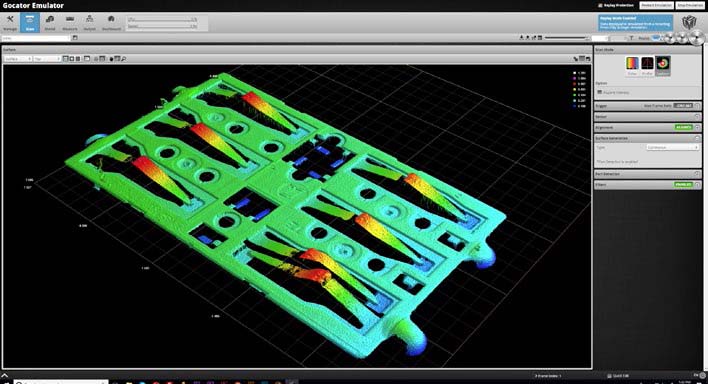

▼ 基于Web的图形用户界面

▼ 应用案例 ▼

电池焊缝检测

手机部件检测

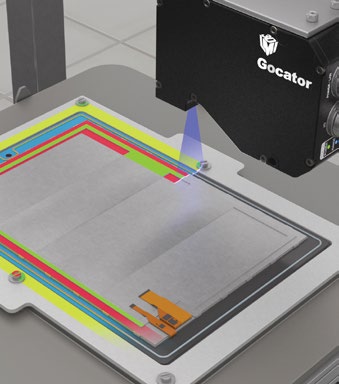

胶路检测

型号	视野FOV (mm)	测量范围MR (mm)	工作距离 (mm)	X方向分辨率 (µm)	Z方向重复精度 (µm)	扫描速率/时间	操作

Gocator 2510	13~14.5（漫反射表面）	6	-	8	0.2	2.4 ~ 20 kHz	对比下载
视野FOV (mm):13~14.5（漫反射表面）测量范围MR (mm):6 工作距离 (mm):- X方向分辨率 (µm):8 Z方向重复精度 (µm):0.2 扫描速率/时间:2.4 ~ 20 kHz 下载
Gocator 2512	13~14.5（漫反射表面和镜面）	6	-	8	0.2	2.4 ~ 20 kHz	对比下载
视野FOV (mm):13~14.5（漫反射表面和镜面）测量范围MR (mm):6 工作距离 (mm):- X方向分辨率 (µm):8 Z方向重复精度 (µm):0.2 扫描速率/时间:2.4 ~ 20 kHz 下载
Gocator 2513	10（漫反射表面）	6	-	16	0.4	14.5 ~ 20 kHz	对比下载
视野FOV (mm):10（漫反射表面）测量范围MR (mm):6 工作距离 (mm):- X方向分辨率 (µm):16 Z方向重复精度 (µm):0.4 扫描速率/时间:14.5 ~ 20 kHz 下载
Gocator 2520	25~32.5（漫反射表面）	25	-	13~17	0.4	1.6 ~ 20 kHz	对比下载
视野FOV (mm):25~32.5（漫反射表面）测量范围MR (mm):25 工作距离 (mm):- X方向分辨率 (µm):13~17 Z方向重复精度 (µm):0.4 扫描速率/时间:1.6 ~ 20 kHz 下载
Gocator 2522	25~32.5（漫反射表面）；25.0（镜面）	25	-	13~17	0.4	1.6 ~ 20 kHz	对比下载
视野FOV (mm):25~32.5（漫反射表面）；25.0（镜面）测量范围MR (mm):25 工作距离 (mm):- X方向分辨率 (µm):13~17 Z方向重复精度 (µm):0.4 扫描速率/时间:1.6 ~ 20 kHz 下载
Gocator 2525	40~68（漫反射表面）	55	-	21~36	0.5	1.8 ~ 20 kHz	对比下载
视野FOV (mm):40~68（漫反射表面）测量范围MR (mm):55 工作距离 (mm):- X方向分辨率 (µm):21~36 Z方向重复精度 (µm):0.5 扫描速率/时间:1.8 ~ 20 kHz 下载
Gocator 2530	48~100（漫反射表面）	80	-	28~54	0.5	2.0 ~ 20 kHz	对比下载
视野FOV (mm):48~100（漫反射表面）测量范围MR (mm):80 工作距离 (mm):- X方向分辨率 (µm):28~54 Z方向重复精度 (µm):0.5 扫描速率/时间:2.0 ~ 20 kHz 下载
Gocator 2540	120~292（漫反射表面）	295	-	64~160	1.2	1.7 ~ 20 kHz	对比下载
视野FOV (mm):120~292（漫反射表面）测量范围MR (mm):295 工作距离 (mm):- X方向分辨率 (µm):64~160 Z方向重复精度 (µm):1.2 扫描速率/时间:1.7 ~ 20 kHz 下载
Gocator 2550	154~518（漫反射表面）	595	-	80~270	2.0	1.8 ~ 20 kHz	对比下载
视野FOV (mm):154~518（漫反射表面）测量范围MR (mm):595 工作距离 (mm):- X方向分辨率 (µm):80~270 Z方向重复精度 (µm):2.0 扫描速率/时间:1.8 ~ 20 kHz 下载
