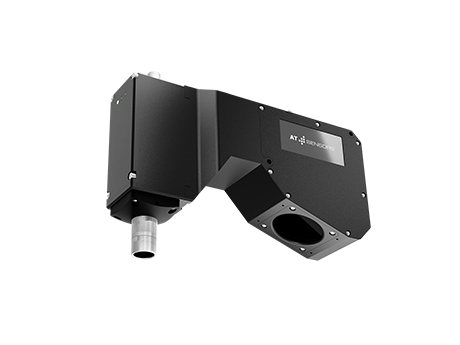

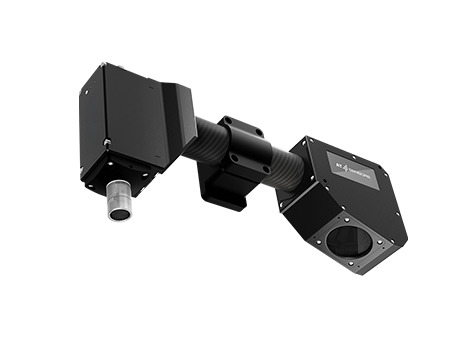

MCS高功率版本

模块化一体式3D传感器

‌新型MCS高功率激光器‌可在直射阳光、炽热金属表面或较大工作距离下，实现稳定、高精度的三维扫描。支持最大‌2.8米扫描宽度‌、‌10倍激光功率输出‌，并延续模块化配置架构，是面向严苛工业场景的理想解决方案，涵盖道路表面测量至钢铁行业等应用。与MCS系列所有型号一致，该设备可灵活定制，精准适配您的特定应用需求。

产品特点

基于AT公司独有的模块化3D激光三角测量传感器技术
高速3D轮廓扫描能力
在传感器芯片上实现智能数据压缩
更高激光功率（相较标准型号输出功率提升10倍）

在严苛环境条件下实现更快扫描速率，如强环境光等复杂光照环境
适用于对高速或长距离工作有要求的应用场景
轮廓扫描速率高达 140 kHz
最大视场可达 2800 mm

产品详情

出厂组装及预校准3D激光三角传感器，包括：

● 传感器模块

● 激光器模块

● 连接器模块

可根据应用需求配置：

● X-FOV ● 工作距离

● 三角测量角度 ● 激光波长

● 每条轮廓数据点数 ● 激光安全等级

通用参数

技术参数
高动态范围（HDR）功能	多斜率模式
3D算法	MAX，TRSH，COG，FIR PEAK
3D扫描功能	自动区域跟踪，自动区域搜索，多区域，自动启动
连接器	I/O：17-pin，M12；以太网：8-pin，M12
数据接口	GigE
标准	GigE Vision，GenICam
温度	工作温度：0°C~+40°C；储存温度：-20°C~+80°C
防护等级	IP67

型号参数

型号	工作距离 (mm)	Z-FOV (mm)	X-FOV (mm)	Z方向分辨率 (µm)	X方向分辨率 (µm)	波长 (nm)	激光等级
C6-S7-2040-MCS-15-600-600-SX-1G-660-3B-HP	602.0	660.0	607.5	24.5	296.6	660	3B
C6-S7-3070-MCS-15-2300-1830-SX-1G-760-3B-HP	1835.0	400.0	2291.2	38.0	745.8	760	3B
C6-S7-3070W-MCS-15-2710-2150-SX-1G-760-3B-HP	2152.0	300.0	2532.4	36.1	824.3	760	3B
C6-S7-4090-MCS-30-760-870-SX-1G-760-3B-HP	871.0	400.0	765.0	5.8	186.8	760	3B
C6-S7-4090-MCS-15-890-2000-SX-1G-405-3B-HP	2003.0	300.0	896.1	17.3	218.8	405	3B
C6-S7-4090-MCS-15-1020-750-SX-1G-760-3B-HP	752.0	200.0	1014.1	13.5	247.6	760	3B
