Teledyne DALSA发布P4-CC-02K07N-01-R多光谱线阵相机

　　Teledyne DALSA 赢得VSD创新奖的产品Piranha4 2k多光谱线阵相机于近日正式发布。这款相机提供红、绿、蓝和近红外 (NIR) 输出 (P4-2K RGB+NIR) 。这款产品使用Teledyne DALSA公司的高级CMOS传感器技术。使用晶片级的双向滤光片技术可以使相机输出独立的R、G、B和NIR通道。该相机最大的行频可以达到70kHz，这款P4-2K RGB+NIR相机拥有非常高的成像速度并且将成像光谱范围从彩色扩展到了近红外波段。这显著增强了相机在各种机器视觉应用中探测方面的能力。这个产品在2015年赢得了VSD创新金奖。

　　从彩色到多光谱

　　越来越多的机器视觉应用将彩色成像和近红外成像进行组合来增强探测能力。通过一个额外增加的NIR通道，P4-2k多光谱相机可以很好地满足这一市场需求。近红外通道可以使很多设备商更加容易地探测到之前看不到的一些缺陷，如印刷检测、电子行业检测、食物分选和材料分选等等。

　　一部分客户目前在系统中使用一个三线彩色线阵相机加上一个黑白相机 (为了近红外成像) 。现在他们可以将两个相机合并成为一个相机，并可节约安装空间及成本。

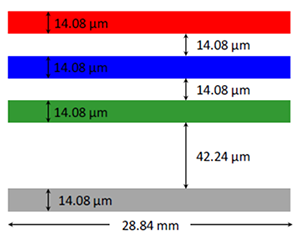

　　传感器结构

　　传感器的4个通道分别是R、B、G和NIR，在彩色通道之间有一个像素大小的间隙，在彩色通道与近红外通道之间，有三个像素大小的间隙。

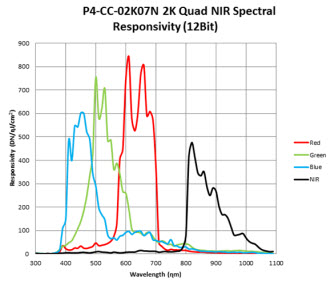

　　光谱响应

　　相机使用晶圆级滤光镀膜技术，所有的通道都是独立的光谱响应，因此不需要提供任何形式额外的数据处理。在近红外感应部分使用的可见光截止滤光片可以将所有波长小于800nm的光线的响应做到最小，因此可以避免可见光对近红外感应区的影响，可使近红外区域感光范围达到800nm-1100nm。近红外禁止滤光片将所有波长大于710nm的响应做到最小，这个滤光片可以阻止近红外对其他可见光通道的影响。因此此相机可以提供准确的彩色图像以及准确的近红外图像。最新的滤光设计 (-01-R) 与上一个版本 (-00-R) 的设计相比，显著降低了可见光/彩色通道与近红外通道相互干扰。

　　性能特点

　　♦ Teledyne DALSA的高端的4线CMOS技术

　　♦ 高行频可达70kHz

　　♦ 光谱独立的RGB+NIR通道

　　♦ 65℃工作温度 (前面板)

　　♦ 支持15~30米的CameraLink®线缆长度

　　♦ 相机体积非常紧凑

　　♦ 亚像素精度的空间校正

　　♦ 水平视差校正

　　♦ 可支持多感兴趣区域用于输出或标定

　　♦ 每个彩色通道可设置独立曝光时间

　　♦ 8,10,12位深可选

　　♦ 可为每个通道做平场校正或一组通道一起做平场校正

　　♦ 智能的镜头阴影校正和白平衡

　　♦ 颜色校正

　　♦ 高级的亚像素空间校正及水平视差校正功能可以允许被测物的速度大于相机扫描速度，或者用于相机光轴与被测物不是90°拍摄的情况下。

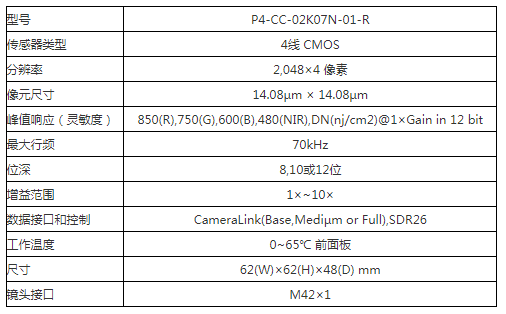

　　规格参数

　　应用领域

　　♦ 印刷检测：包括钞票、包装、文档、票证等。可以允许检测一些可见光无法看到的安全特征。

　　♦ PCB检测：近红外通道可以检测封面漆覆盖的电路

　　♦ 食物和材料分选：可以通过近红外成像增加分选的精度

　　♦ 其他

　　美国Teledyne DALSA公司是世界上一流的高性能数字成像设备和半导体产品制造商，是世界上唯一具有视觉应用所需的所有核心技术的公司。凭借其拥有的高端CCD & CMOS芯片研发生产能力， Teledyne DALSA可以为用户提供线阵、面阵、TDI 等各种类型的工业数字相机，包括Falcon系列和Genie系列面阵数字摄像机；Linea系列、Piranha系列、Spyder系列线扫描数字相机等产品。Teledyne DALSA工业相机的接口覆盖Camera Link、GigE Vision及CLHS等多种规范，为用户提供丰富的选择。

　　成立于1991年的大恒图像是国内的专业图像采集处理设备供应商和视觉应用系统集成开发商。自成立之日起，公司一直专注于图像处理和机器视觉领域产品的研发、生产和销售。作为AIA，EMVA会员厂商，大恒图像以其二十多年视觉行业经验积累深得各国同行信赖，已与AVT、Coherent、Teledyne DALSA、MVTec、JAI、Schneider、Kowa、CBC、LMI、IDT等业内众多厂商建立了长久稳定的业务合作关系。自2007年起，大恒图像携手Teledyne DALSA成为后者在中国的战略合作伙伴，代理销售其全线机器视觉产品并为中国用户提供技术培训和支持服务。
