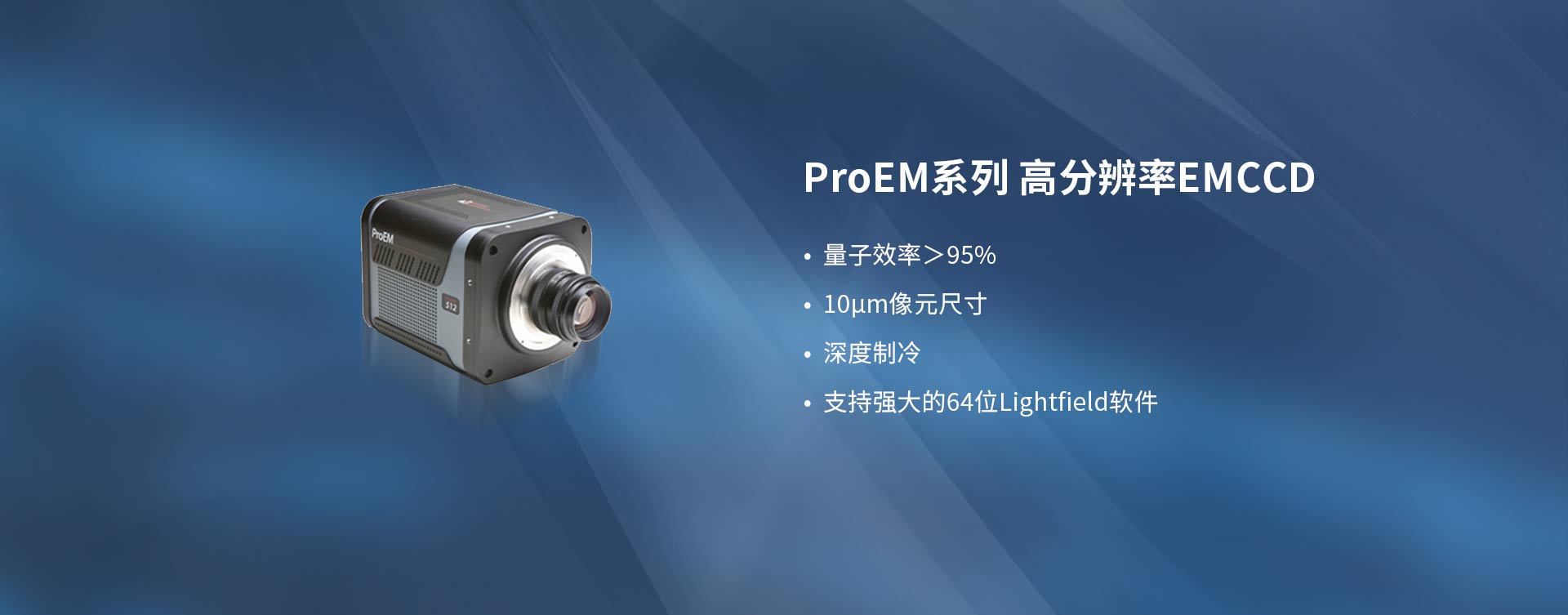

ProEM-HS: 1024BX3

大靶面真空CCD相机

ProEM-HS: 1024BX3是Teledyne Princeton Instruments公司的ProEM系列高速高分辨率背照式EMCCD相机，采用独有的eXcelon 3传感器技术，1024×1024分辨率，30MHz读取速度与EM增益模式，全分辨率下帧率可达25fps，-65℃深度制冷，高量子效率和超低噪声电子器件使相机非常适合苛刻的微光应用，如单分子检测、天文学和玻色-爱因斯坦凝聚（BEC）成像等。

产品特点

eXelon 3专利技术
全金属，真空密封设计，深度制冷

量子效率＞95%
全帧，帧转移和动力学模式读出模式可选

规格参数

型号	ProEM-HS: 1024BX3
品牌	Teledyne Princeton Instruments
传感器类型	背照式EMCCD，eXcelon 3技术
分辨率	1024×1024
像元尺寸	13μm
传感器尺寸	13.3mm×13.3mm
帧率 (fps)	25@1Kx1K，>4800@高速模式，>300000sps@光谱动力学模式
Binning	1×1，2x2，4×4
位深度	16bit
制冷	-55℃±0.05℃
暗电流 (e-/p/s)	0.002@-55°C
满阱容量	> 500000e-@输出节点，80000e-@单像素
量子效率	95%
读出噪声	EM模式：30e-@5MHz，40e-@10MHz，80e-@20MHz，130e-@30MHz；CCD模式：3.5e-@100KHz，4.0e-@1MHz
数据接口	GigE
机械尺寸 (W×H×L)	172.4mm × 147.3mm × 203.7mm
工作温度	0℃ ~ +30℃
重量	4.2 kg

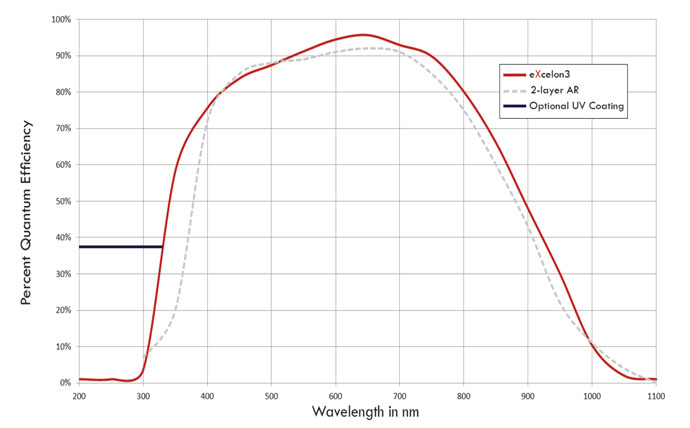

光谱曲线
