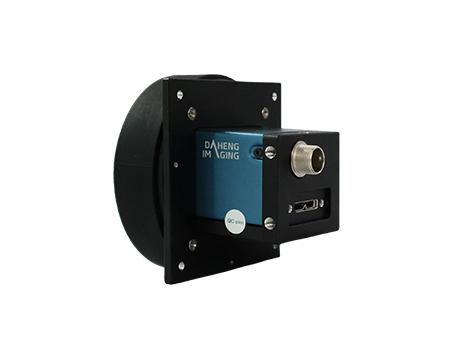

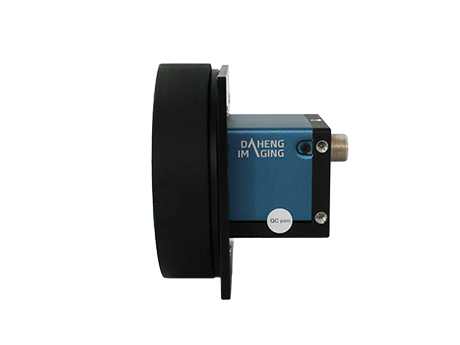

ME2P-1230-23U3C-VF8

水星二代Plus 1230万像素彩色移轴相机

水星二代Plus 移轴相机镜头与sensor平面角度0~8度可调（垂直），侧拍时可增加相机景深，适于需要倾斜拍摄的条件下。ME2P-1230-23U3C-VF8相机采用全局曝光的Sony IMX304 CMOS感光芯片，通过USB3.0数据接口进行图像数据的传输，并集成I/O (GPIO) 接口，提供线缆锁紧装置，并且相机四面设有螺钉安装孔位，可以在不同结构下灵活安装，能稳定工作在各种恶劣环境下，是高可靠性的工业数字相机产品。

产品特点

相机镜头与 sensor 平面角度 0~8 度可调（垂直）
触发类型：帧开始 / 帧高速连拍开始
两种曝光模式：定时曝光模式和触发宽度曝光模式
两种时间曝光模式：标准曝光时间模式和极小曝光时间模式
支持 Gamma、Binning、像素抽样 (Decimation)
支持数字移位功能、黑电平、平场校正功能

支持序列功能，可预设 N 组不同的参数
支持环境光源预设、颜色转换、饱和度功能
支持查找表、参数组、计数器和定时器功能
取消参数范围限制，可扩大曝光、增益等参数的范围值
提供 16KB 用户数据区，保存算法系数、参数配置等

规格参数

型号	ME2P-1230-23U3C-VF8
品牌	大恒图像
分辨率	4096×3000
帧率(fps)	23.5
倾角方向	垂直
传感器厂商	Sony
传感器	1.1" IMX304 Global shutter CMOS
像元尺寸	3.45μm
像素深度	8 bit，12 bit
数据接口	USB3.0
镜头接口	C，CS

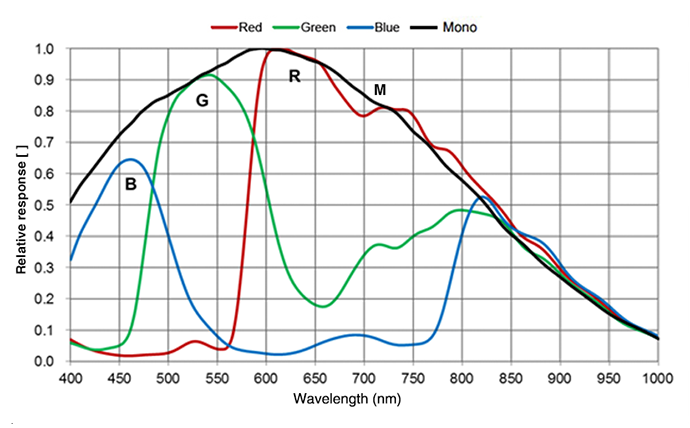

光谱	彩色
图像数据格式	Bayer RG8，Bayer RG12
信噪比	40.59 dB
曝光时间	极小：1μs ~ 100μs；标准：28μs ~ 1s
增益	0dB ~ 24dB
Binning	1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4
像素抽样	Sensor：1×1，2×2
镜像翻转	水平镜像，垂直镜像
I/O接口	1 个光耦隔离输入，1 个光耦隔离输出，2 个双向 GPIO
额定功率	< 3 W @ 5 VDC
供电要求	USB3.0接口供电
工作温度	0°C ~ +45°C
存储温度	-20°C ~ +70°C
工作湿度	10% ~ 80%
机械尺寸(W×H×L)	63 mm × 63 mm × 53.1 mm
重量	143.8 g
认证及标准	CE，RoHS，FCC，USB3 Vision，GenICam
