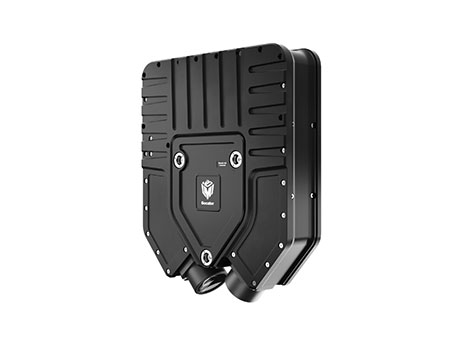

Gocator 5512

3D智能线共焦传感器

Gocator 5512是LMI公司的一款3D智能线共焦传感器,拥有受专利保护的线共焦成像(LCI)技术,可实现高速且宽覆盖的线扫描,同时生成3D形貌、3D断层扫描和2D强度数据。亚微米级的精度使其可以扫描包括多层、透明/半透明、曲面边缘、高反光/镜面、高对比度纹理以及混合表面在内的多种类型材料,扫描精度和速度均优于同类共焦产品。

产品特点
  • 为多层结构同时生成多个轮廓

  • 每个扫描轮廓生成1792个数据点

  • 快速扫描速率(使用PC加速时超过16 kHz)

  • 处理各种类型材料

  • 高X分辨率,Z方向重复精度达到0.2μm

  • 处理各种材料类型

  • 双轴光学设计提供更高的信号质量

  • 内置3D测量和检测软件

规格参数
型号 Gocator 5512
品牌 LMI
传感器类型 共焦传感器
轮廓数据点数 1792
视野FOV (mm) 11.6
测量范围MR (mm) 3
净距离 (mm) 19.1
X方向分辨率 (µm) 6.5
Z方向线性度 (% of MR) 0.07
Z方向重复精度 (µm) 0.2
扫描速率/时间 300 Hz(无加速器),>16 kHz(使用PC加速),4200 Hz(全测量范围)
数据接口 GigE
电源 24 ~ 48 VDC,62W
防护等级 IP55
机械尺寸 91 mm × 354 mm × 419 mm
工作温度 +15℃ ~ +35℃
重量 19 kg
资料下载
  • Gocator_5500_Series_LMI_Datasheet_CN_2023_V1.8

    大小:529.45 KB

    立即下载
  • Gocator_5500_Series_LMI_Datasheet_EN_2023_V1.8

    大小:460.08 KB

    立即下载
