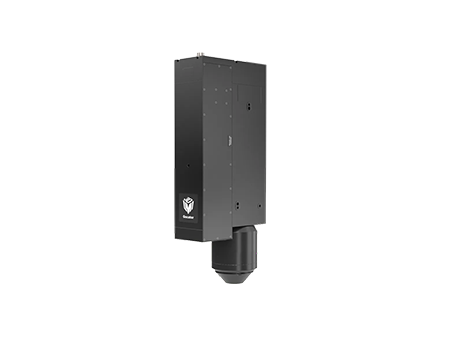

Gocator 4010是LMI公司推出的智能3D同轴线共焦传感器,提供高速、高分辨率、多功能、无阴影的3D在线检测性能,X方向分辨率达1.9μm,具有出色的兼容角度(最大倾斜角度可达±85°),适用于半导体、消费电子和动力电池等制造应用。
每个扫描轮廓生成1920个数据点
快速扫描速率
X方向分辨率达1.9μm
最大倾斜角度可达±85°
同轴光学设计,无阴影扫描
高反光和曲面检测上实现优质成像。
精确扫描任何材质或零件形状
内置3D测量和检测软件
型号 | Gocator 4010 |
品牌 | LMI |
传感器类型 | 共焦传感器 |
轮廓数据点数 | 1920 |
视野FOV (mm) | 3.5 |
测量范围MR (mm) | 1.05 |
净距离 (mm) | 9.3±0.2 |
X方向分辨率 (µm) | 1.9 |
Z方向线性度 (% of MR) | 0.06 |
Z方向重复精度 (µm) | 0.12 |
扫描速率/时间 | 4.3 ~ 14 kHz |
最大倾斜角度 (°) | 45 ~ 85 |
数据接口 | GigE |
电源 | 24 ~ 48 VDC,77W |
防护等级 | IP50 |
机械尺寸 | 82 mm × 183 mm × 459 mm |
工作温度 | +15℃ ~ +35℃ |
重量 | 10.4 kg |
