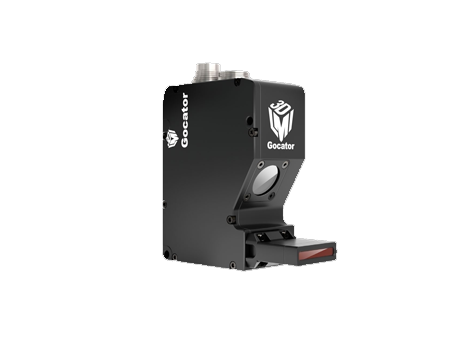

Gocator 2522是LMI公司一款大视野激光轮廓传感器,专为玻璃和其他高反光材质(包括抛光金属和塑料)的3D扫描而设计。和2512相比,2522的镜面扫描视野更大,且使用较少传感器即可扫描大视野目标物,G2522是首选解决方案。
与Gocator 2512相同,Gocator 2522能够同时扫描镜面和漫反射表面,轻松扫描手机玻璃盖板和边框。通过单次扫描即可轻松扫描手机玻璃盖板及其边框的数据。Gocator 2522 在处理不同种具有挑战性的表面检测(例如透明或有光泽的材质)的GD&T测量中提供卓越的性能。
和Gocator 2512相比,镜面扫描视野更大
优化光学设计以获取更优质的玻璃和镜面扫描数据
同时扫描镜面和漫反射表面
适应于目标物不同角度检测,提供设置灵活性
处理不同材质和表面类型
大视野覆盖更宽扫描区域
高速、高分辨的镜面扫描
专业激光投影技术
型号 | Gocator 2522 |
品牌 | LMI |
传感器类型 | 线激光传感器 |
轮廓数据点数 | 1920 |
视野FOV (mm) | 25~32.5(漫反射表面);25.0(镜面) |
测量范围MR (mm) | 25 |
净距离 (mm) | 17.75 |
X方向分辨率 (µm) | 13~17 |
Z方向线性度 (% of MR) | 0.006 |
Z方向重复精度 (µm) | 0.4 |
激光等级 | 2 |
波长 (nm) | 405,蓝光 |
扫描速率/时间 | 1.6 ~ 20 kHz |
数据接口 | GigE |
电源 | 24 ~ 48 VDC,15W |
防护等级 | IP67 |
机械尺寸 | 46 mm × 110 mm × 110 mm |
工作温度 | 0℃ ~ +40℃ |
重量 | 0.65 kg |
