行业：消费电子行业
项目：SIM卡托段差及平面度检测
方案背景
手机中的SIM卡托作为手机和SIM卡之间的“连接桥梁”，保障手机与运营商网络连接，实现正常通话、上网等功能。SIM卡托多选用不锈钢片或者合金材料加工而成，来确保SIM卡托在实际使用过程中具有足够的坚韧度。实际生产过程中由于生产工艺等影响，可能出现SIM卡托表面不平整或SIM卡卡槽深度未达到要求等缺陷，若未能及时发现，在装配成品后会影响产品的使用性能。大恒图像研发的SIM卡托段差及平面度检测系统可以对SIM卡托段差及平面度进行检测，保证产品的良品率，提升生产效率。
方案难点
由于试验测试平台存在一定的整体震动，导致数据存在运动方向的波浪状数据变化。

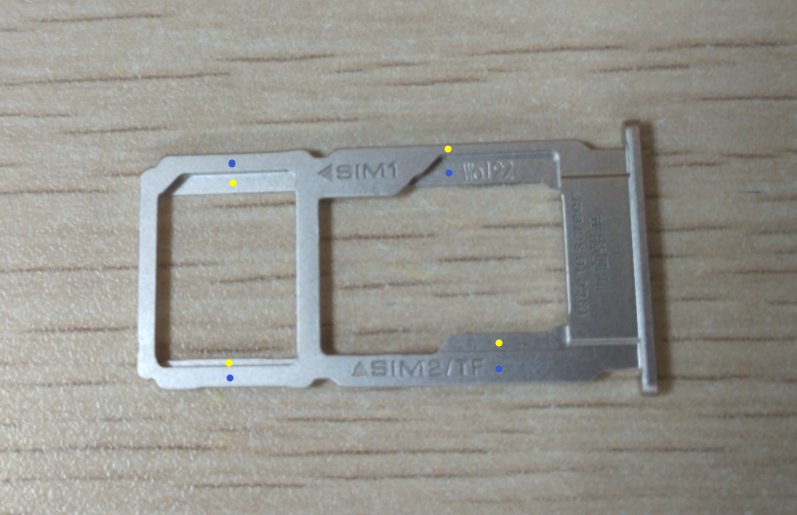

段差：检测蓝色点标识位置相对于黄色标识点位置的高度段差。
段差检测

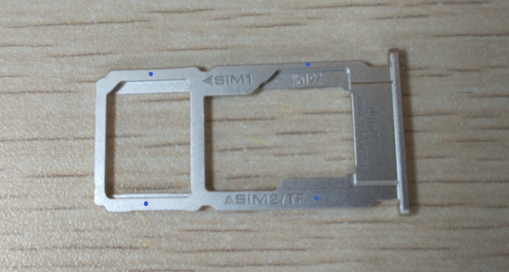

平面度：检测蓝色标识点位置的平面度。
平面度检测
参数要求：
参数项 | 参数值 |
检测物 | SIM卡托 |
视野范围 | 20 mm |
Z方向测量范围 | 3 mm |
相对运动速度 | 40 mm/s |
Z方向精度要求 | 0.01 mm |
方案概述
SIM卡托段差及平面度检测系统选用大恒图像代理厂商德国Automation Technology（AT）公司的C5系列智能高速3D测量相机搭配美国Coherent公司的3D激光器，通过扫描激光线采集物体的三维轮廓，并使用多种分析算法进行内部处理生成3D扫描数据，保证目标被测位置都具有至少20个像素以上的有效数据区域，实现对SIM卡托段差及平面度的检测。

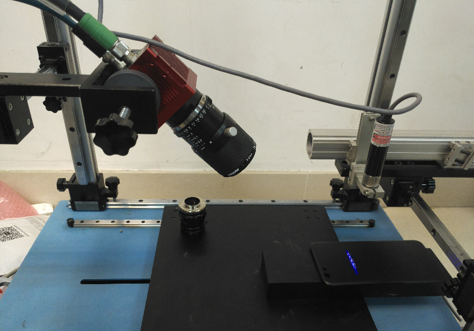

测试系统
测试结果
 |  | |

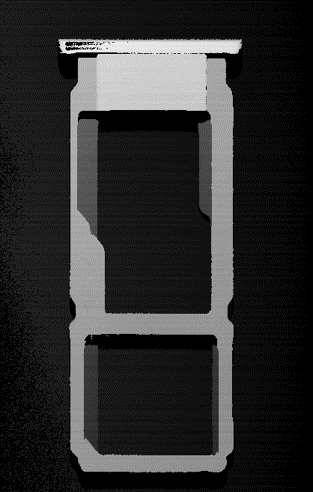

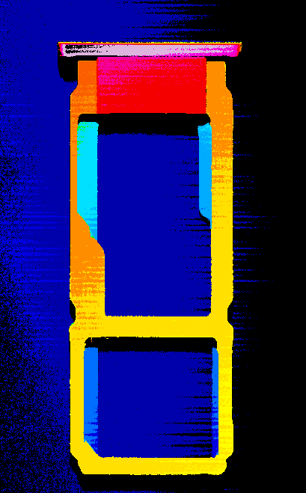

高度图 | 伪高度图 |

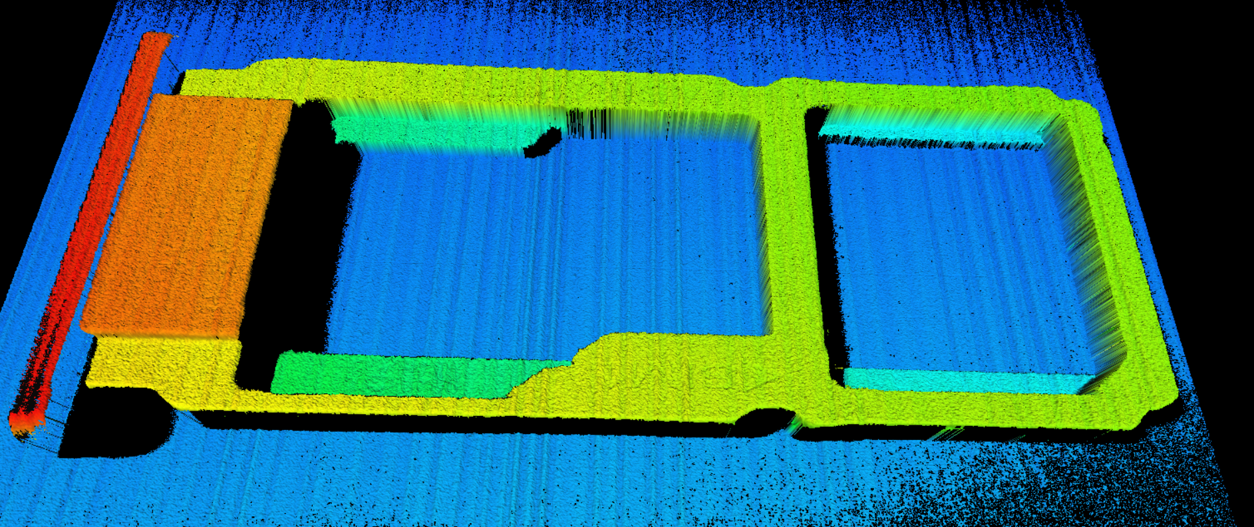

3D重构点云显示效果
