高速存储记录器

H-EM机载图像存储系统

H-EM是一款专用于机载应用的图像存储系统,其结构和外壳极其坚固,能经受恶劣的飞行条件,支持长时间大容量的数据存储。该系统可包括多达4台高分辨率数字相机和一台机载控制器,能够在存储设备上记录几小时的图像数据。H-EM系统的核心部件是200万像素分辨率的数字相机,提供黑白、彩色和NIR三个版本。由于采用了独特的算法,相机的帧率可以超过标准千兆以太网的带宽极限。这款相机的外形极为紧凑,非常适合用于狭小的安装空间。其附带的标准控制系统支持循环记录,可以通过外部信号或运动检测进行触发。相机可直接将数据存储在控制器中长达数分钟甚至数小时,可以确保捕获到每个瞬间事件的细节。软件支持以常用的视频 (电影) 格式导出图像数据。

产品特点
  •  坚固耐用——H-EM系统的设计可以满足最恶劣的环境条件,小巧的机身可以安装在任何狭小的空间内。系统通过了MIL 810环境标准测试和 MIL-STD-461E EMC测试。

  • 超长记录时间——H-EM能够记录长达数分钟甚至数小时的图像数据。用户能够通过这些数据对完整的事件过程进行分析。

  • 单电缆系统——相机只需要连接一根电缆即可承载所有需要的数据连接。标准的MIL接头确保了与控制器之间的连接安全可靠。

核心设备

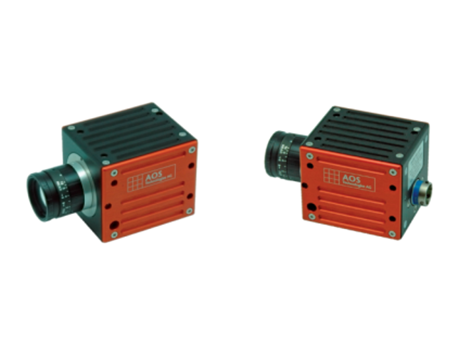

  • H-EM 501数字相机,2048(H) × 1088(V)@85 fps,黑白、彩色或NIR

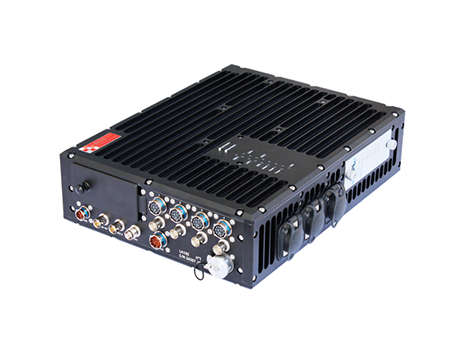

  • ASTREC-4控制器,支持多达4 × HDD / SSD用于数据存储

产品详情

                                                                   规格参数

相机H-EM 501





型号

H-EM   501 彩色

H-EM   501 黑白

H-EM   501 NIR

光灵敏度

ISO 600

ISO 2400

5.56 V/ lux-sec

图像传感器

2048(H) × 1088(V)像素分辨率,8 Bit动态范围,黑白彩色或NIR,最高85 fps@全分辨率

传感器尺寸

像元大小:5.5 µm / 靶面:2/3”12.76   mm对角线)

动态范围

传感器:60 dB,输出:8 Bit

光学填充因子

42%

曝光方式

全局曝光

曝光时间

13 µsec1   / 帧率,通过软件手动调节

镜头接口

C   / CS

数据接口

千兆以太网

供电

12 – 24 VDC / 6 W

机械参数

55 × 54 × 65 mm / 330g

储存温度

-40~+70 °C

  控制器AOS ASTREC-4


控制器

Intel Core i7-3555LElvy Bridge2.5GHz   dual core

外壳

坚固铝制外壳

相机接口

支持4H-EM高速流式相机

数据磁盘

256GB SSD512GB(可选)

UPS

10分钟不间断电源

连接

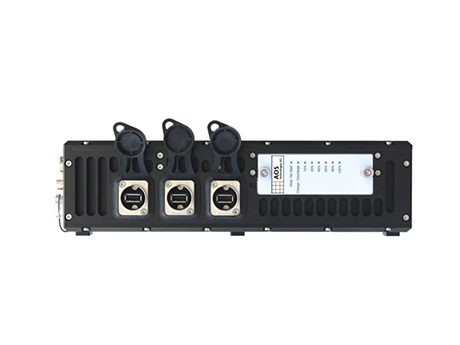

4×H-EM camera4×Trigger input1×HD-SDI1×LAN,1×IRIG-B,   1×GPS antenna, 1×Status   I/O, 3×USB2.0,   1×Power (DC in)

输入电压

9-36VDC / 60W

工作温度

-40°C   ~ 45°C

机械尺寸(mm)

304(W) ×   234(L) × 84   (H)

重量

5.4kg

视频输出

HD-SDI输出


                                                                   典型的帧率/分辨率和记录时间

典型分辨率@帧率

记录时间

4GB RAM

500GB   HDD

1TB   HDD

2048(H) × 1088(V)@85fps

7

1小时5分钟

2小时10分钟

1280(H) × 1024(V)@90fps

11

1小时45分钟

3小时30分钟

1280(H) × 720(V)@125fps

12

1小时50分钟

3小时40分钟

800(H) × 600(V)@300fps

9

1小时25分钟

2小时50分钟

640(H) × 480(V)@560fps

8

1小时10分钟

2小时20分钟

512(H) × 512(V)@700fps

7

1小时5分钟

2小时10分钟

352(H) × 352(V)@1000fps

11

1小时40分钟

3小时20分钟

256(H) × 256(V)@1370fps

15

2小时20分钟

4小时40分钟

128(H) × 128(V)@2620fps

32

4小时50分钟

9小时40分钟
