PIXIS-XO: 2048B

高灵敏度、低噪声科研级CCD相机

PIXIS-XO: 2048B是Teledyne Princeton Instruments公司研发的一款完全集成，高灵敏度、低噪声科研级CCD热电制冷相机。相机选用无增透膜的背照式CCD，分辨率2048×2048，像元尺寸13.5μm，填充因子100%，低读出噪声，-50℃~-70℃制冷，适用于x射线光谱学，EUV光刻和x射线等离子体诊断学等领域。高真空密封设计的旋转型法兰盘（ConFlat Flange）、软件可选择增益和读出速率使得其非常适合超高真空（UHV）应用。

产品特点

无增透膜背照式CCD
100 kHz或2 MHz的双速率选项
灵活的双放大器读出设计
超低噪声，高真空密封设计

USB2.0数据接口
灵活易用的WinView/Spec或LightField软件包
-90℃ 深度制冷，CoolCUBE II液体循环器
PICAM（64位）/ PVCAM（32位）软件开发工具包

规格参数

型号	PIXIS-XO: 2048B
品牌	Teledyne Princeton Instruments
传感器类型	背照式CCD，无增透膜10eV~30keV高灵敏度
分辨率	2048×2048
像元尺寸	13.5μm
传感器尺寸	27.6mm×27.6mm
Binning	1×1，2×2，4×4，8×8，16×16
位深度	16bit
制冷	热电空气制冷：-60℃，CoolCUBE II液体循环器：-70℃
暗电流 (e-/p/s)	0.002@-60℃
满阱容量	100ke-@单像素，250ke-@高灵敏度节点，750ke-@高容量节点
量子效率	95%
读出噪声	3.5e-@100kHz，12e-@2MHz
数据接口	USB 2.0
机械尺寸 (W×H×L)	152.4mm × 152.4mm × 151mm
工作温度	+5℃ ~ +30℃
重量	3.86 kg

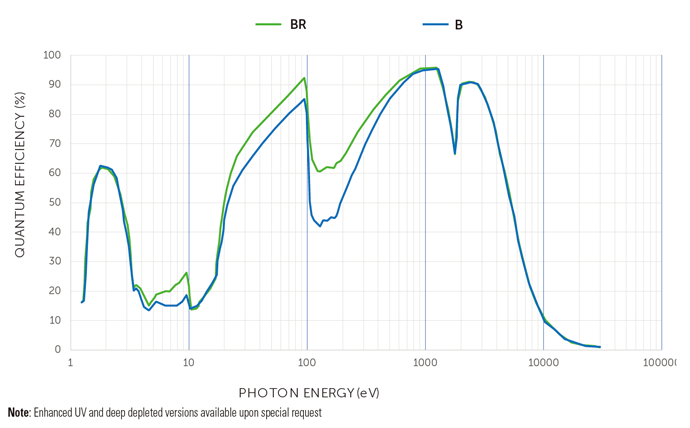

光谱曲线

资料下载

PIXIS-XO 2048B_Teledyne Princeton Instruments_Datasheet_EN_P1.1

大小：977.73 KB
立即下载
PIXIS-XO_Teledyne Princeton Instruments_Manual_EN_20190323

大小：3.35 MB
立即下载
