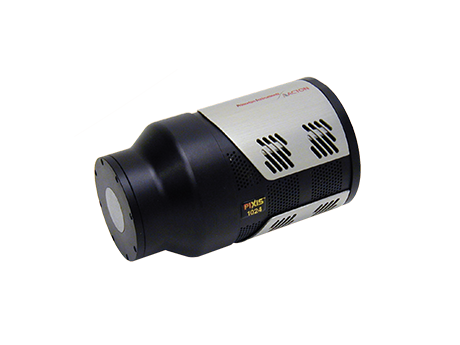

PIXIS-XF: 1024B

高性能、低噪声科研级CCD相机

PIXIS-XF: 1024B是Teledyne Princeton Instruments公司研发的一款完全集成、高性能、低噪声科研级CCD相机，专为使用定制荧光屏和其他Lambertian光源的X射线间接成像而设计。相机选用背照式CCD，像元尺寸13μm，100kHz或2MHz的双速率选项使相机既可用于常规应用，也可用于高速应用。独特的光纤面板延伸设计提升了系统的灵活性。高分辨率、100%填充因子、1：1光纤比率、超低噪声、-35°C热电空气或液体制冷以及其紧凑设计使得PIXIS XF系列成为X射线显微断层扫描、医学成像和工业成像的理想选择。

产品特点

超低噪声，1：1光纤比率
定制荧光体：Gd2O2S:Tb，适用于8keV和17keV；分辨率60 ~ 80 mm
灵活的双放大器读出设计

<3 keV ~ >20 keV X射线灵敏度
USB2.0数据接口
强大易用的软件包WinView/Spec或LightField

规格参数

型号	PIXIS-XF: 1024B
品牌	Teledyne Princeton Instruments
传感器类型	背照式CCD
分辨率	1024×1024
像元尺寸	13μm
传感器尺寸	13.3mm×13.3mm
Binning	1×1，2×2，4×4
位深度	16bit
制冷	热电空气或CoolCUBE II液冷：-40℃
暗电流 (e-/p/s)	0.035@-40℃
满阱容量	100ke-@单像素，250e-@输出节点
量子效率	97%
读出噪声	4.5e-@100kHz，12.5e-@2MHz
数据接口	USB 2.0
机械尺寸 (W×H×L)	118.1mm × 113.8mm × 198mm
工作温度	+5℃ ~ +30℃
重量	2.55 kg

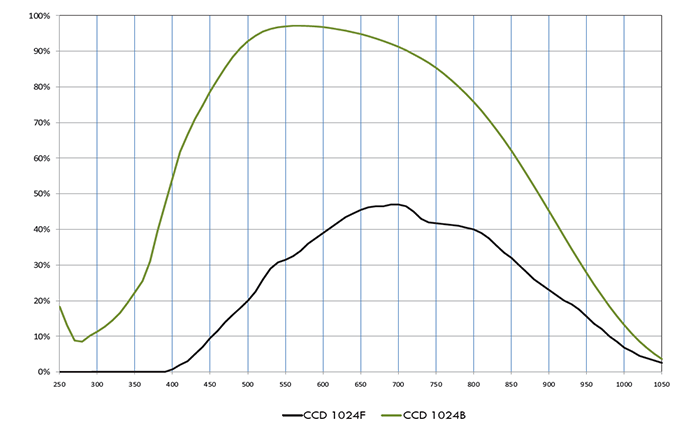

光谱曲线
