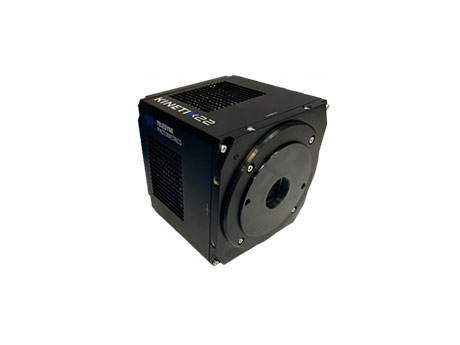

Kinetix 22

高速、大视场成像科研级sCMOS相机

Kinetix 22是Teledyne Photometrics公司推出的Kinetix系列背照式sCMOS相机,相机提供高速、大视场成像,量子效率可达96%,传感器对角线尺寸22mm,高分辨率适合各类活细胞成像显微应用,降噪技术确保其在低光照条件下提供优质图像,是光片显微、高通量成像、钙离子/电压成像、超分辨率定位显微镜、多通道同步成像等应用的理想选择。

产品特点
  • 576万像素分辨率,6.5μm像元尺寸

  • 22mm大视场,量子效率96%

  • 接口:PCIe / USB3.2

  • 高帧率模式:8bit读出模式帧率可达498fps

  • 亚电子模式:5.2fps时读出噪声0.7e-,可以检测微弱信号

  • 高灵敏度模式:88fps读出噪声1.2e-,高速且灵敏

  • 动态范围模式:16bit模式,同时实现明场和暗场成像(83fps)

规格参数
型号 Kinetix 22
品牌 Teledyne Photometrics
传感器类型 sCMOS
分辨率 2400×2400
像元尺寸 6.5μm
传感器尺寸 15.6mm×15.6mm,对角线22mm
帧率 (fps) 498@8bit,88@12bit,83/5.2@16bit
快门模式 Rolling Shutter;Global Shutter;可编程扫描模式
Binning 最高4×4
位深度 8bit,12bit,16bit
制冷 风冷、水冷:0℃
暗电流 (e-/p/s) 1.27@动态范围,3@高速,1.03@CMS,0.477@8xCMS
满阱容量 15000e-@动态范围,200e-@高速,1000e-@CMS,1000e-@8xCMS
量子效率 96%
读出噪声 1.6e-@动态范围;2.0e-@高速;1.2e-@CMS;0.7e-@8xCMS
镜头接口 C,F
供电 12 VDC
工作温度 0℃ ~ +30℃
重量 1.8 kg

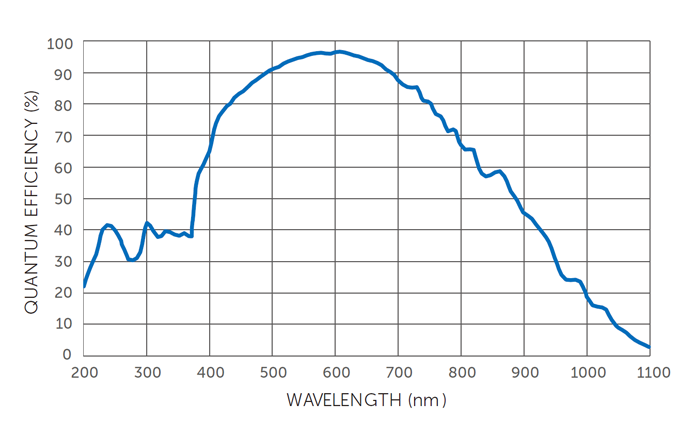

光谱曲线
  • Kinetix-光谱曲线
