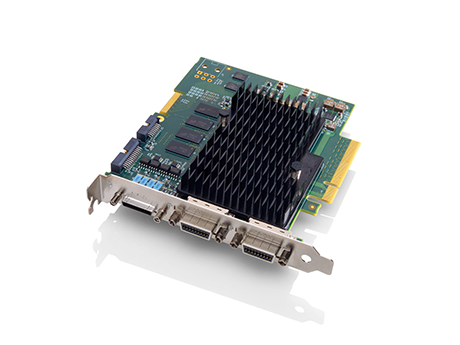

Xtium2-CLHS PX8 LC

高级 CLHS 采集和处理卡

在 Teledyne DALSA 的 Xtium 系列采集卡成熟的技术和性能基础上，Xtium2 CLHS PX8 LC 图像采集卡采用光纤线缆连接 CameraLink HS 接口，使用 PCI Express Gen3.0 接口总线，支持有源线缆（AOC）和工业标准 CX4 线缆，单一数据线、单一插槽图像采集卡最多支持4条CLHS通道，每条通道可以在 10Gbs 带宽下运行，以 5.0GB/s 的速度采集图像并通过 PCIe×8 卡槽传送至主机内存中，并且速度持续在 6.8GB/s 以上。

Xtium2-CLHS 图像卡可支持 CLHS X-protocols 和 M-protocols，CLHS X-protocols 采用 64/66bit 编码进行数据传输，使传输图像包的效率超过 96%。Xtium2-CLHS 图像卡采用 4 通道 AOC 线缆时可以最大的传输速度最远传至 100米，凭借其集成数据转发功能，Xtium2 CLHS PX8 LC 图像卡无需额外硬件即以将采集的数据实时传输至少6台电脑。

产品特点

PCI Express Gen3.0×8 图像采集卡
兼容 CameraLink HS
采集速率可达 5GB/s
主机传输数据可达 6.8GB/s
支持 AOC 和 CX4 线缆

用于分布式图像处理的数据转发功能
支持 32/64bit Windows7/8/10，WOW64 以及 Linux
全面兼容 Sapera Vision Software 二次开发包 (SDK)
符合 FCC，CE，KC，欧盟&中国 RoHS 认证

规格参数

型号	Xtium2-CLHS PX8 LC
品牌	Teledyne DALSA
接口	CameraLink HS
产品线	Xtium2
接头	CX4
板载内存	512MB
总线类型	PCIe x8 Gen3
支持相机数量 / 类型	1×HSLink AOC
支持软件	Sapera Vision Software
