VE2S-501-79U3C-S J150

金星系列分体式USB3.0（垂直FPC）相机

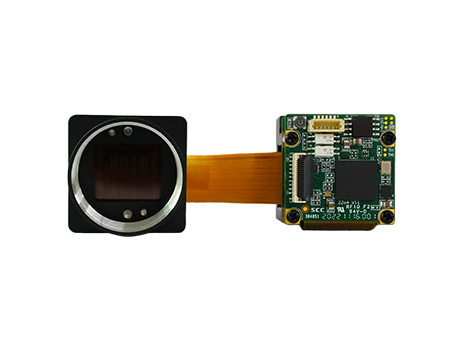

VE2S-501-79U3C-S J150是大恒图像自主研发的金星二代增强版（VE2S-U3）分体式工业数字相机，相机采用采集板+FPC软线+成像板的设计，为嵌入式视觉应用提供了更大的灵活性。VE2S-501-79U3C-S J150采用帧曝光的Sony CMOS 感光芯片，具有性能出色、安装及使用方便等特点，是高可靠性、高性价比的工业数字相机产品。

产品特点

FPC 软排线可选：10cm / 20cm
突发采集模式（Burst Mode）
两种曝光时间模式：标准曝光模式 / 极小曝光模式
支持 Binning、像素抽样、Gamma、黑电平、数字移位
支持环境光源预设、颜色转换、饱和度功能

序列控制功能支持多组功能参数配置
查找表、参数组、计数器和定时器功能
取消参数范围限制，可扩大曝光、增益、白平衡等参数的范围值
提供用户数据区：16KB 用于保存算法系数、参数配置等,512KB用于存放大容量数据和文件

规格参数

型号	VE2S-501-79U3C-S J150
品牌	大恒图像
分辨率	2448×2048
帧率(fps)	78.9
传感器厂商	Sony
传感器	2/3" Sony Global shutter CMOS
像元尺寸	3.45μm
像素深度	8 bit，12 bit

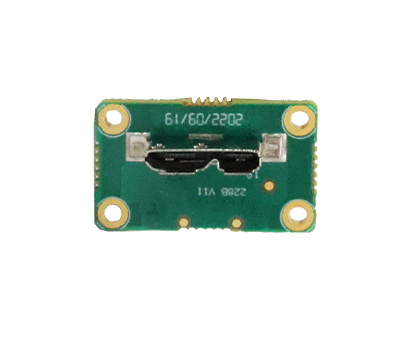

数据接口	USB3.0（垂直FPC）
镜头接口	C

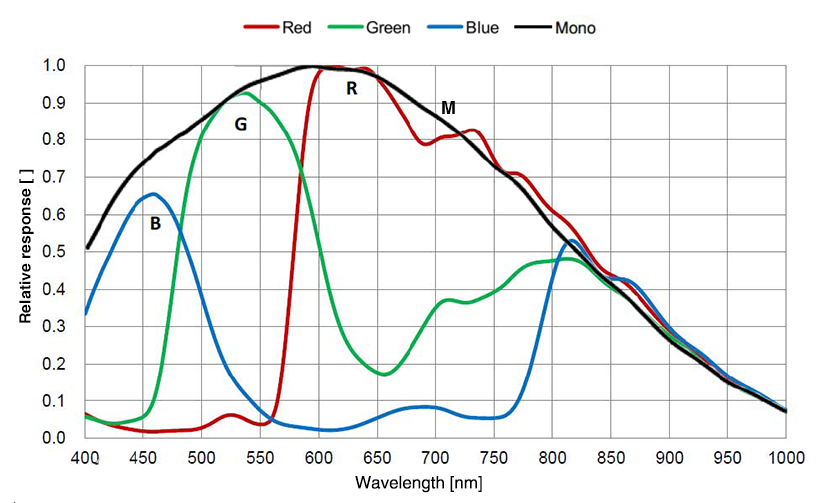

光谱	彩色
图像数据格式	Bayer RG8，Bayer RG12
信噪比	40.56 dB
曝光时间	极小：1μs ~ 100μs；标准：20μs ~ 1s
增益	0dB ~ 24dB
Binning	1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4
像素抽样	FPGA：1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4；Sensor：1×1，2×2
镜像翻转	水平镜像，垂直镜像

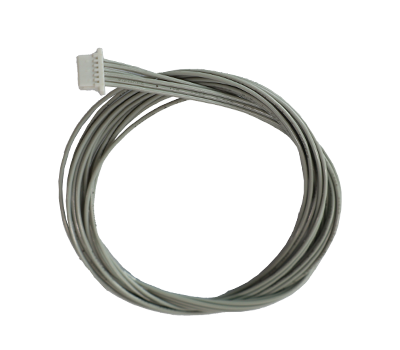

I/O接口	1 路光耦隔离输入，1 路光耦隔离输出，2 路双向 GPIO
额定功率	< 2.7 W @ 5 VDC
供电要求	5 VDC
工作温度	0°C ~ +45°C
存储温度	-20°C ~ +70°C
工作湿度	10% ~ 80%
机械尺寸(W×H×L)	31 mm × 29 mm × 39.3 mm（不含C接口长度）
重量	30 g
认证及标准	CE，RoHS，USB3 Vision，GenICam
