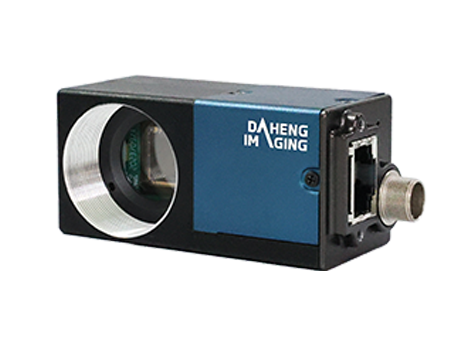

MER2-630-18GC-W90-S90

水星二代630万像素90度转角工业相机

大恒图像水星二代相机结构紧凑，外观小巧，内置优异的图像处理（ISP）算法。MER2-630-18GC-W90-S90型号相机采用行曝光的Sony IMX178 CMOS 感光芯片，通过GigE数据接口进行图像数据的传输，并集成I/O (GPIO) 接口，提供线缆锁紧装置，且相机sensor面与数据接口面成90度角，能够灵活安装并稳定工作在各种苛刻环境下，是高可靠性的工业数字相机产品。

产品特点

自动增益、自动曝光、ROI
支持全局复位释放（GRR）曝光模式 , 可有效避免拖影
像素合并（Binning）、像素抽样（Decimation）
查找表、参数组、定时器、计数器

Gamma、黑电平、数字移位、锐化
颜色转换、环境光源预设、白平衡、饱和度功能
取消参数范围限制控制
16K用户数据区

规格参数

型号	MER2-630-18GC-W90-S90
品牌	大恒图像
分辨率	3088×2064
帧率(fps)	18.45
传感器厂商	Sony
传感器	1/1.8" IMX178 Rolling shutter CMOS
像元尺寸	2.4μm
像素深度	8 bit，12 bit
数据接口	GigE
镜头接口	C，CS

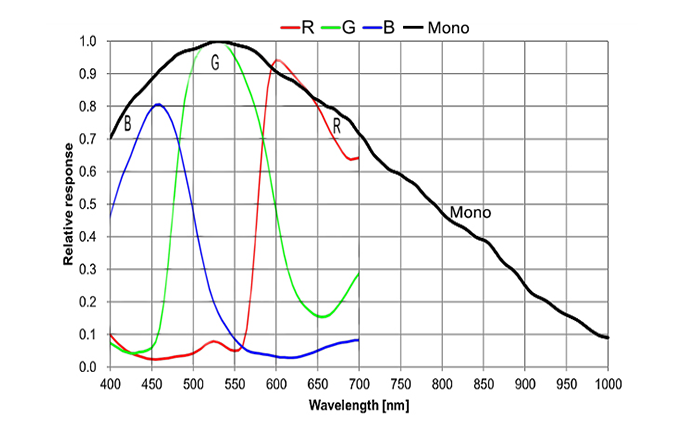

光谱	彩色
图像数据格式	Bayer RG8，Bayer RG12
信噪比	39.65 dB
曝光时间	标准：19μs ~ 1s，GRR：38μs ~ 0.2s
增益	0dB ~ 24dB
Binning	1×1，1×2，2×1，2×2
像素抽样	FPGA：1×1，1×2，2×1，2×2
镜像翻转	水平镜像，垂直镜像
I/O接口	1 路光耦隔离输入，1 路光耦隔离输出，2 路双向 GPIO
额定功率	< 3 W @ 24 VDC
供电要求	12 ~ 24 VDC
工作温度	0°C ~ +45°C
存储温度	-20°C ~ +70°C
工作湿度	10% ~ 80%
机械尺寸(W×H×L)	29mm × 29mm × 58.8mm
重量	80 g
认证及标准	CE，RoHS，FCC，ICES，UKCA，GigE Vision，GenICam
