MER2-501-23GC-P

水星二代500万像素PoE彩色工业相机

水星二代相机结构紧凑，外观小巧（29×29mm），内置优异的图像处理（ ISP）算法，提供多种采集方式。MER2-501-23GC-P相机采用全局曝光的Sony CMOS 感光芯片，通过GigE数据接口进行图像数据的传输，并集成I/O (GPIO) 接口，提供线缆锁紧装置，能稳定工作在各种恶劣环境下，是高可靠性的工业数字相机产品。

产品特点

自动增益、自动曝光、ROI
像素合并（Binning）、像素抽样（Decimation）
查找表、参数组、定时器、计数器
Gamma、黑电平、数字移位、锐化

支持颜色转换、环境光源预设、白平衡、饱和度功能
取消参数范围限制控制
16KB 用户数据区，保存算法系数、参数配置等
512KB 用户数据区，存放大容量数据和文件

规格参数

型号	MER2-501-23GC-P
品牌	大恒图像
分辨率	2448×2048
帧率(fps)	23.4
传感器厂商	Sony
传感器	2/3" Sony Global shutter CMOS
像元尺寸	3.45μm
像素深度	8 bit，12 bit
数据接口	GigE
镜头接口	C，CS

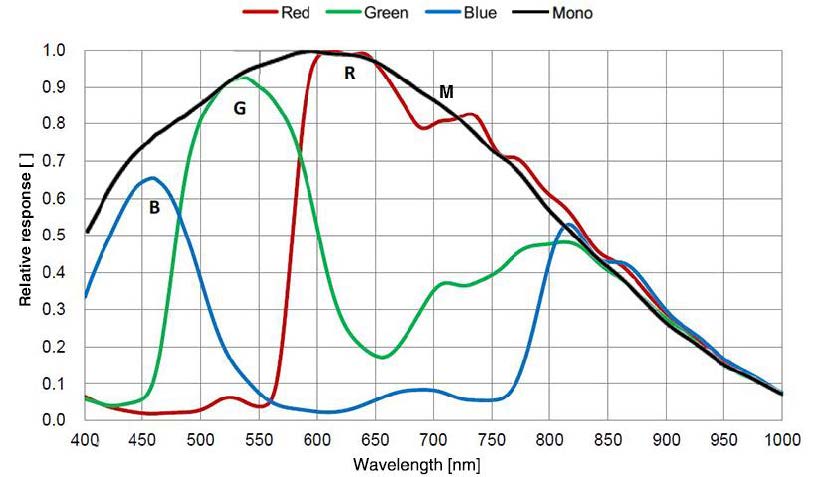

光谱	彩色
图像数据格式	Bayer RG8，Bayer RG12
信噪比	40.61 dB
曝光时间	极小：1μs ~ 100μs；标准：20μs ~ 1s
增益	0dB ~ 24dB
Binning	1×1，1×2，2×1，2×2
像素抽样	FPGA：1×1，1×2，2×1，2×2
镜像翻转	水平镜像，垂直镜像
I/O接口	1 路光耦隔离输入，1 路光耦隔离输出，2 路双向 GPIO
额定功率	< 3 W @ 24 VDC；< 3.75 W @ PoE
供电要求	12 ~ 24 VDC 或 PoE
工作温度	0°C ~ +45°C
存储温度	-20°C ~ +70°C
工作湿度	10% ~ 80%
机械尺寸(W×H×L)	29 mm × 29 mm × 40.3 mm（不含C接口长度）
重量	75 g
认证及标准	CE，RoHS，FCC，ICES，UKCA，UL，GigE Vision，GenICam
