面阵相机

ME2C-160-75GM(-P)

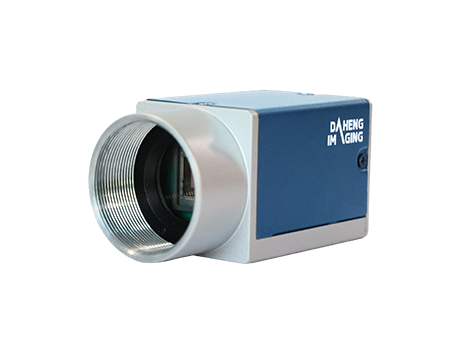

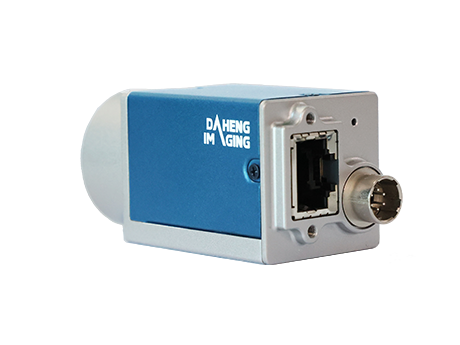

水星二代China 160万像素GigE接口黑白工业相机

水星二代China相机结构紧凑, 外观小巧(29×29mm), 内置优异的图像处理( ISP) 算法, 提供多种采集方式, 面向国产化需求。ME2C-160-75GM(-P)相机采用全局曝光的 Sony IMX273 CMOS 感光芯片, 通过GigE数据接口进行图像数据的传输, 并集成I/O (GPIO) 接口, 提供线缆锁紧装置, 能稳定工作在各种恶劣环境下, 是极具市场竞争力、价格优势和高性价比的工业数字相机产品。


产品特点
  • 两种触发类型:帧开始(Frame Start)/ 帧高速连拍开始(Frame Burst Start)

  • 两种曝光时间模式:标准曝光时间模式 / 极小曝光时间模式

  • 支持 Gamma、数字移位、黑电平

  • 查找表、参数组、计数器功能

  • 支持像素抽样、Binning

  • 取消参数范围限制,可扩大曝光、增益等参数的范围值

  • 支持调节包长、包间隔、预留带宽,优化多机同时采集传输

  • 提供 16KB 用户数据区,保存算法系数、参数配置等

规格参数
型号 ME2C-160-75GM(-P)
品牌 大恒图像
分辨率 1440×1080
帧率(fps) 75.6
传感器厂商 Sony
传感器 1/2.9" IMX273 Global shutter CMOS
像元尺寸 3.45μm
像素深度 8 bit,12 bit
数据接口 GigE
镜头接口 C,CS
光谱 黑白
图像数据格式 Mono8,Mono12
信噪比 ME2C-G:40.66 dB;ME2C-G-P:40.61 dB
曝光时间 标准:20μs ~ 1s;极小:1μs ~ 100μs
增益 0dB ~ 24dB
Binning 1×1,1×2,2×1,2×2
像素抽样 FPGA:1×1,1×2,2×1,2×2
镜像翻转 水平镜像,垂直镜像
I/O接口 1 个光耦隔离输入,1 个光耦隔离输出,1 个双向 GPIO
额定功率 < 3 W @ 24 VDC;< 3.75 W @ PoE
供电要求 12 ~ 24 VDC(-P支持PoE供电)
工作温度 0°C ~ +45°C
存储温度 -20°C ~ +70°C
工作湿度 10% ~ 80%
机械尺寸(W×H×L) ME2C-G:29 mm × 29 mm × 29 mm;ME2C-G-P:29 mm × 29 mm × 40.3 mm
重量 ME2C-G:65g;ME2C-G-P:75g
认证及标准 CE,RoHS,FCC,GigE Vision,GenICam

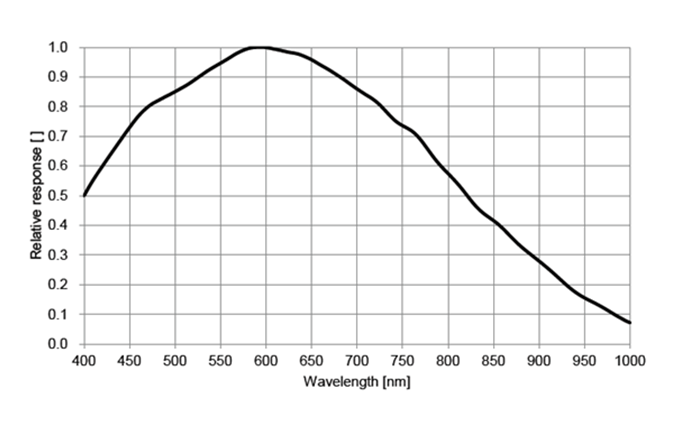

光谱曲线
相关配件
资料下载
  • ME2C-160-75GMC(-P)-Datasheet_CN_V24.05.21.pdf

    大小:924.71 KB

    立即下载
