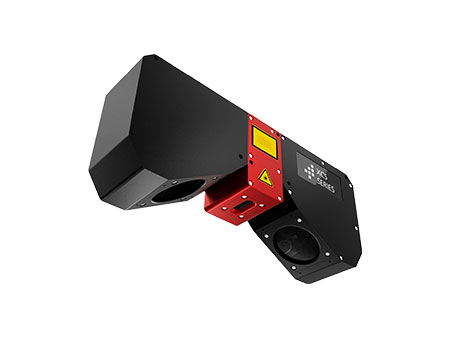

C6-3070W-XCS-48-146-D-405-3R

高精度一体式3D传感器

C6-3070W-XCS-48-146-D-405-3R高精度一体式3D传感器专为电子工业高性能应用设计，双头传感器型号可实现高质量无遮挡3D扫描效果，每条轮廓包含的点数3072点，轮廓扫描速度最高可达140kHz，48mm视场，优化后的高质量均匀激光线投影，确保对微小结构的精确扫描，是球栅阵列（BGA）等电子行业高性能应用的理想之选。

产品特点

双头传感器和高分辨率，提供高质量无遮挡3D扫描结果
高质量均匀激光线投影，确保对微小结构的精确扫描
优化的激光器设计，均匀的激光强度分布，确保测试结果一致可靠

优异的电子检测（如BGA检测）分辨率，48mm视场
3070 WARP传感器可实现超高速检测，提升数据检测速度
坚固的IP67级封闭外壳

规格参数

型号	C6-3070W-XCS-48-146-D-405-3R
品牌	Automation Technology
传感器类型	线激光传感器
轮廓数据点数	3072
视野FOV (mm)	48
测量范围MR (mm)	20
工作距离 (mm)	146
X方向分辨率 (µm)	16
Z方向分辨率 (µm)	0.5
激光等级	3R
波长 (nm)	465
扫描速率/时间	最高140 kHz，14.5 kHz@全测量范围
数据接口	GigE
电源	10 ~ 24 VDC
防护等级	IP67
机械尺寸	60 mm × 113.1 mm × 274 mm
工作温度	0℃ ~ +40℃
