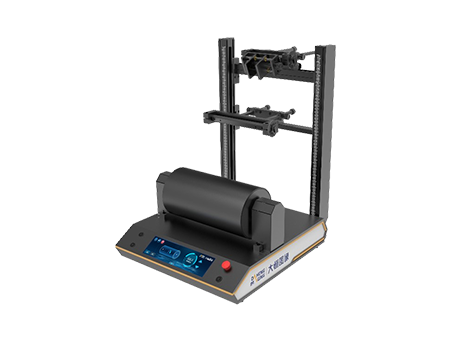

高性能数控滚筒实验台

高性能数控滚筒实验台是大恒图像自主研发的用于模拟实验及教学研究的机器视觉教学实验平台,适用于线阵相机、3D在线拍图实验,在不同线型光源条件下完成机器视觉系统搭建,具有完整的硬件配件,方便使用者利用其配套的硬件和软件等搭建自己的运动控制系统原型。工业用户可以进行现场评估模拟,学生可以动手实验,了解机器视觉系统和相关技术知识。

产品特点

适用于线阵相机、3D在线拍图实验

支持多种线型光源

相机、光源位置6个方向可调

提供旋转编码器精确控制输出

高速滚筒旋转运动转速可调

提供24V、12V直流电源

最高转速可达480r/min

数控显示屏调节

产品详情

规格参数

型号

DH-TRPOL-GT150

台面尺寸

450 mm × 422 mm

滚筒直径

150 mm

滚筒长度

312 mm

支架高度

527 mm

平台材料

金属

运动方式

圆周运动

运动速度

0~480 r/min

重复运动精度

±0.15 mm

跳动

±0.15 mm

触发传感器

内置旋转编码器(1000脉冲/转)

中心最大负载

10 kg

工作温度

-5℃ ~ +60

整体外形

450 mm × 518 mm × 624 mm

资料下载
  • 机器视觉科教实验系统型录

    大小:6.69 MB 语言:中文

    立即下载
