机器视觉科教实验系统

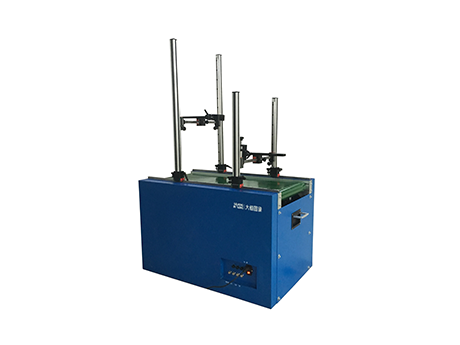

传动带实验平台

传动带实验平台是大恒图像自主研发的用于模拟实验及教学研究的机器视觉教学实验平台,支持各种型号面阵/线阵相机在线拍图实验,同时支持多种型号光源,模拟工业现场高速皮带传送,并且皮带转速可调。工业用户可以进行现场评估模拟,学生可以动手实验,了解机器视觉系统和相关技术知识。

产品特点
  • 适用于面阵和线阵相机在线拍图实验

  • 模拟工业现场高速的皮带传送,速度到10m/s以上

  • 支持线性和条形光照明

  • 相机、光源位置6个方向可调

  • 提供高精度差分编码器控制输出

  • 提供24V、12V、5V直流电源输出

  • 高速皮带转速可调节

产品详情

规格参数

型号

DH-SPOL-CS400

台面尺寸

     600 mm × 900 mm × 600 mm

皮带宽度

400 mm

传送带长度

900 mm

相机支架高度

700 mm

光源支架高度

400 mm

平台材料

金属

运动方式

循环运动

运动速度

1.2 m/s

重复运动精度

±0.05 mm

跳动

±0.05 mm

触发传感器

内置旋转编码器 (2500脉冲/)

中心最大负载

3 kg

工作温度

-5 ~ 60

平台自重

45 kg

整机外形

600 mm × 900 mm × 1340 mm

定制/选配

支架高度可定制


资料下载
  • 机器视觉科教实验系统型录

    大小:6.69 MB 语言:中文

    立即下载
