面阵相机

ME2P-1230-23U3M

水星二代Pro 1200万像素黑白工业相机

水星二代PRO 系列USB3.0 相机(ME2P-U3)是大恒图像最新推出的大靶面、高分辨率工业数字相机,支持Decimation、Binning、镜像翻转、数字移位和黑电平等多种功能,可输出高质量的图像,提供多种采集方式,可满足各种视觉应用的要求。ME2P-1230-23U3M 采用Sony IMX304 CMOS 感光芯片,尺寸仅为36mm×31mm×38.8mm,四面设有螺钉安装孔位,可以在不同结构下灵活安装,通过USB3.0 数据接口进行图像数据的传输,集成I/O (GPIO)接口,提供线缆锁紧装置,能稳定工作在各种恶劣环境下,是高可靠性、高性价比的工业数字相机产品。ME2P-1230-23U3M 性能出色、小巧轻便、价格实惠、安装及使用方便,适用于工业检测、医疗、科研、教育以及安防等领域。


产品特点
  • 触发类型:帧开始 / 帧高速连拍开始

  • 两种曝光模式:定时曝光模式和触发宽度曝光模式

  • 两种时间曝光模式:标准曝光时间模式和极小曝光时间模式

  • 支持 Gamma、Binning、像素抽样 (Decimation)

  • 支持数字移位功能、黑电平、平场校正功能

  • 支持锐化、降噪功能

  • 支持查找表、参数组、计数器和定时器功能

  • 支持取消参数范围限制,可扩大参数的范围值

  • 支持序列功能,可预设 N 组不同的参数

  • 提供 16KB 用户数据区,保存算法系数、参数配置等

规格参数
型号 ME2P-1230-23U3M
品牌 大恒图像
分辨率 4096×3000
帧率(fps) 23.5
传感器厂商 Sony
传感器 1.1" IMX304 Global shutter CMOS
像元尺寸 3.45μm
像素深度 8 bit,12 bit
数据接口 USB3.0
镜头接口 C,CS
光谱 黑白
图像数据格式 Mono8,Mono12
信噪比 40.47 dB
曝光时间 极小:1μs ~ 100μs;标准:28μs ~ 1s
增益 0dB ~ 24dB
Binning FPGA:1×1,1×2,1×4,2×1,2×2,2×4,4×1,4×2,4×4 Sensor:1×1,1×2(仅黑白型号支持)
像素抽样 Sensor:1×1,2×2
镜像翻转 水平镜像,垂直镜像
I/O接口 1路光耦隔离输入,1路光耦隔离输出,2路双向 GPIO
额定功率 < 3 W @ 5 VDC
供电要求 5 VDC
工作温度 0°C ~ +45°C
存储温度 -20°C ~ +70°C
工作湿度 10% ~ 80%
机械尺寸(W×H×L) 36 mm × 31 mm × 38.8 mm
重量 66 g
认证及标准 CE,RoHS,FCC,ICES,UKCA,USB3.0 Vision,GenICam

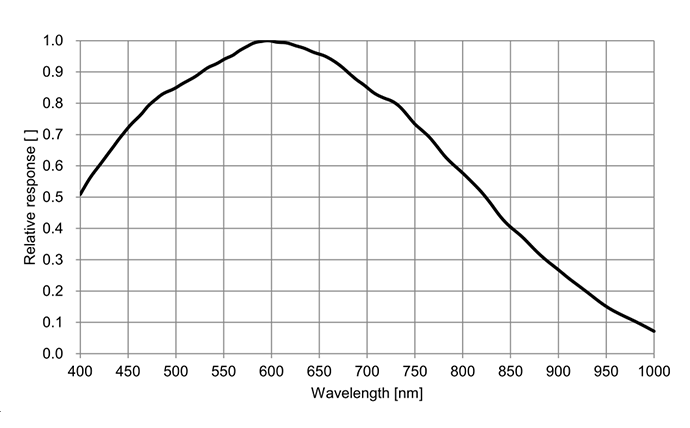

光谱曲线
相关配件
资料下载
  • ME2P-1230-23U3MC-Datasheet-CN_V23.12.29

    大小:752.05 KB

    立即下载
