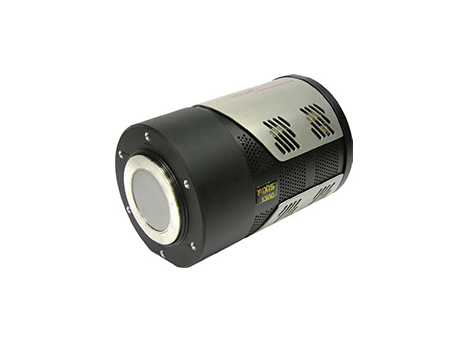

PIXIS-XB: 1300R是Teledyne Princeton Instruments公司研发的一款完全集成、高性能、低噪声科研级CCD相机,选用前照式、深耗尽层CCD直接检测5keV~20keV能量范围内的X射线,像元尺寸20μm,填充因子100%。双放大器读出设计使PIXIS XB系列具有出色的低噪声水平、高量子效率以及线性度。铍窗真空密封可实现深度冷却,保护CCD。软件可选择增益、输出放大器和读出速度,为用户提供高度灵活的配置功能,以优化系统性能,其高灵敏度、高分辨率的特性专为X射线成像设计,适用于X射线光谱学、X射线光子相关性、光谱学(XPCS、XIFS)、X射线强度波动、X射线衍射、X射线光刻等领域。
分辨率1340×1300,科研级CCD
对5keV~20keV能量范围内的X射线具有高灵敏度
-70℃ 深度制冷,CoolCUBE II液体循环器
铍窗真空密封
灵活的读出设计,配置双放大器,独立增益设置
USB2.0数据接口
强大易用的软件包WinView/Spec或LightField
型号 | PIXIS-XB: 1300R |
品牌 | Teledyne Princeton Instruments |
传感器类型 | 前照式深耗尽层CCD,5keV~20keV高灵敏度 |
分辨率 | 1340×1300 |
像元尺寸 | 20μm |
传感器尺寸 | 26.8mm×26.0mm |
Binning | 1×1,2×2,8×8 |
位深度 | 16bit |
制冷 | 热电空气制冷:-65℃,CoolCUBE II液体循环器:-70℃ |
暗电流 (e-/p/s) | 0.32@-60℃ |
满阱容量 | 250ke-@单像素,1000ke-@输出节点 |

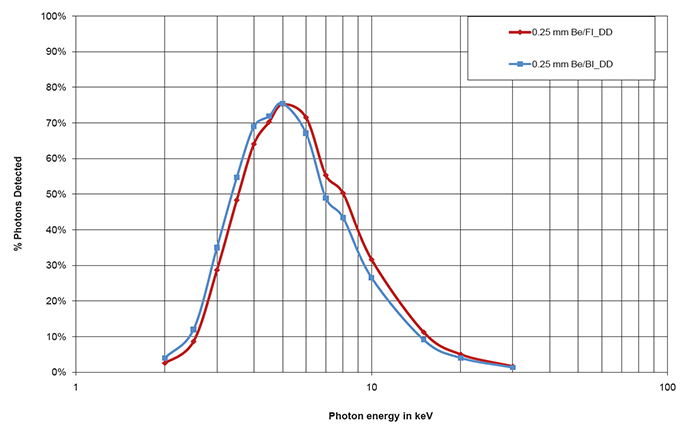

量子效率 | 75% |
读出噪声 | 3e-@100kHz,9e-@2MHz |
数据接口 | USB 2.0 |
机械尺寸 (W×H×L) | 118.1mm × 113.8mm × 165.9mm |
工作温度 | +5℃ ~ +30℃ |
重量 | 2.27 kg |
